IP防水檢測等級與氣密性檢測儀聯系-深圳希立

文章來源:希立儀器 發表時間:


IP防水檢測等級是國際采的通用防水防護能力的等級

產品的IP防水檢測等級反映了產品防潮和防塵的能力,特別是對于戶外活動中,免不了處于高濕或多塵沙的惡劣環境中,產品的密封和防水能力對于保證儀器的安全運轉; 和壽命就至關重要。為此,國際上制訂IEC529標準。為了與此相適應,日本工業標準中將的防水保護分為10個等級,分別以IPX1、IPX2……表示。保護等級種類定義如下所示。0 無保護1 防滴I型 垂直落下的水滴無有害的影響2 防滴Ⅱ型 與垂直方向成15“范圍內落下的水滴無有害的影響3 防雨型 與垂直方向成60度范圍內降雨無有害的影響4 防濺型 受任意方向的水飛濺無有害的影響5 防噴射型 任意方向直接受到水的噴射無有害的影響6 耐水型 任意方向直接受到水的噴射也不會入內部7 防浸型 在規定的條件下即使浸在水中也不會進入內部8 水中型 長時間浸沒在一定壓力的水中照樣能使用9 防濕型 在相對濕度大90%以下的濕氣一樣能使用


IPxx等級

IP防水檢測等級國際工業標準IP防水檢測等級和日本工業標準的JIS防水等級是接近的,分0-8的9級,IP等級同樣對防塵做了規定。

防塵防水

IP防水檢測等級采用國際電工委員會(IEC)推薦的IP××等級標準,不同的安裝場所,等級是不一樣的。具體可參照下面的說明選定。在等級標準中,“××”是兩位數字,第一位表示對固體的防護等級,第二位表示對液體的防護等級。固體防護等級有7個等級,用0-6分別表示;液體防護等級有9個等級,用0-8分別表示。防塵等級0 :沒有保護1 :防止大的固體侵入2 :防止中等大小的固體侵入3 :防止小固體進入侵入4 :防止物體大于 1mm 的固體進入5 :防止有害的粉塵堆積6 :完全防止粉塵進入防水等級0 :沒有保護1 :水滴滴入到外殼無影響2 :當外殼傾斜到 15 度時,水滴滴入到外殼無影響3 :水或雨水從 60 度角落到外殼上無影響4 :液體由任何方向潑到外殼沒有傷害影響5 :用水沖洗無任何傷害6 :可用于船艙內的環境7 :可于短時間內耐浸水(1m)8 :于一定壓力下長時間浸水

IP防水檢測等級方法


IP防水檢測等級例:P65,表示產品可以 完全防止粉塵進入及可用水沖洗無任何傷害。IPxx等級中關于防水實驗的規定。IPx 1方法名稱:垂直滴水試驗試驗設備:滴水試驗裝置試樣放置:按試樣正常工作位置擺放在以 1r/min 的旋轉樣品臺上,樣品頂部至滴水口的距離不大于 200mm試驗條件:滴水量為 10.5 mL/min持續時間:10 min IPx2方法名稱:傾斜 15°滴水試驗試驗設備:滴水試驗裝置試樣放置:使試樣的一個面與垂線成 15°角,樣品頂部至滴水口的距離不大于 200mm。每試驗完一個面后,換另一個面,共四次。試驗條件:滴水量為 30.5 mL/min持續時間:4×2.5 min(共10 min)IPx 3方法名稱:淋水試驗試驗方法:a。擺管式淋水試驗試驗設備:擺管式淋水濺水試驗裝置試樣放置:選擇適當半徑的擺管,使樣品臺面高度處于擺管直徑位置上,將試樣放在樣臺上,使其頂部到樣品噴水口的距離不大于 200mm ,樣品臺不旋轉。試驗條件:水流量按擺管的噴水孔數計算,每孔為 0.07 L/min ,淋水時,擺管中點兩邊各 60° 弧段內的噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動 60°,共 120°。每次擺動(2×120°) 約 4s試驗時間:連續淋水 10 min b。噴頭式淋水試驗試驗設備:手持式淋水濺水試驗裝置試樣放置:使試驗頂部到手持噴頭噴水口的平行距離在 300mm 至 500mm 之間試驗條件:試驗時應安裝帶平衡重物的擋板,水流量為 10 L/min試驗時間:按被檢樣品外殼表面積計算,每平方米為 1 min (不包括安裝面積),最少 5 minIPx 4 方法名稱:濺水試驗試驗方法:a.?dāng)[管式濺水試驗試驗設備和試樣放置:與上述 IPX 3 之 a 款均相同;試驗條件: 除后述條件外,與上述 IPX 3 之 a 款均相同;噴水面積為擺管中點兩邊各 90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動 180°,共約 360°。每次擺動 (2×360°) 約 12s試驗時間:與上述 IPX 3 之 a 款均相同 (即10 min)。b.噴頭式濺水試驗試驗設備和試樣放置:與上述 IPX 3 之 b 款均相同;試驗條件:拆去設備上安裝帶平衡重物的擋板,其余與上述 IPX 3 之 b 款均相同;試驗時間:與上述 IPX 3 之 b 款均相同, 即按被檢樣品外殼表面積計算,每平方米為 1 min (不包括安裝面積) 最少 5minIPx 5方法名稱:噴水試驗試驗設備:噴嘴的噴水口內徑為 6.3mm試驗條件:使試驗樣品至噴水口相距為 2.5m ~ 3m ,水流量為12.5 L/min (750 L/h)試驗時間:按被檢樣品外殼表面積計算,每平方米為 1 min (不包括安裝面積) 最少 3 minIPx 6方法名稱:強烈噴水試驗;試驗設備:噴嘴的噴水口內徑為 12.5 mm試驗條件:使試驗樣品至噴水口相距為 2.5m ~ 3m ,水流量為100 L/min (6000 L/h)ine-height:2">試驗時間:按被檢樣品外殼表面積計算,每平方米為 1 min(不包括安裝面積)最少 3 minIPx 7方法名稱:短時浸水試驗試驗設備和試驗條件:浸水箱。其尺寸應使試樣放進浸水箱后,樣品底部到水面的距離至少為 1m。試樣頂部到水面距離至少為 0.15m試驗時間: 30 min IPx 8方法名稱: 持續潛水試驗;試驗設備,試驗條件和試驗時間: 由供需(買賣)雙方商定,其嚴酷程度應比 IPX 7 高。注意:另外,許多戶外用電子產品也在強調漂浮能力。


IP防水檢測等級國內標準

本標準適用于標明“防水”、無論有無附加超壓標記的手表,不適用于潛水表。意義:凡標明“防水”的手表,無論有無附加超壓標記,除在日常生活中具有防水性能外,也能在短時間內戴著游泳時以及在水壓和水溫變化的條件下具有防水性能,但是,無論有無附加超壓標記,它們都不能用于潛水。技術要求和試驗方法如下:① 耐氣壓性能 將手表置于氣壓比正常大氣壓高2×105 Pa(2bar)的空氣中,測定進入表殼的空氣漏流率(用專用儀器進行檢測,氣密性檢測設備)??諝饴┝髀省?0微克/分鐘。② 耐水壓性能 將手表浸入盛水的容器中,在1分鐘之內施加一個與超壓標記值相同的壓強值,若無超壓標記的手表加壓值為2×105 Pa(2bar),并保持10分鐘,然后,應在1分鐘之內將壓強降至周圍環境壓強。做冷凝試驗,表玻璃內表 面不得出現凝霧。③ 浸水深度為10厘米的防水性能 將手表浸入深度為10±2厘米的水中,并保持1小時。然后做冷凝試驗,表玻璃內表面不得出現凝霧。④ 操作件的耐機械壓力性能 將手表浸入深度為10±2厘米的水中,在與柄頭或按鈕的軸向相垂直的方向加力牛頓,并保持5分鐘。然后做冷凝試驗,表玻璃內表面不得出現凝霧。


IP防水檢測等級列表

IPX0沒有防水保護IPX1設備在正常操作狀態下,可以提供相當于3-5毫米/分鐘降雨的防水保護10分鐘。IPX2級別基本與IPX-1相同,但是可以通過各個方向上翹15度的防水測試。IPX360度角度的潑濺防水保護,提供了2-5分鐘的10公升/秒流速以及80-100n/m的壓力的防水保護。IPX-4級別基本與IPX-3相同,但是可以提供全方位和角度的潑濺防水保護。IPX5 全方位和角度的防水保護,提供2-3分鐘的12.5公升/秒流速以及30n/m的壓力的防水保護。IPX6 大浪的防水保護,可以持續2-3分鐘抵抗水下3米的深度,100公升/分鐘的流速,100n/m的壓力。IPX7 水下1米可以浸泡30分鐘。IPX8 徹底防水,可以長時間連續的在水中使用。

一般來說戶外裝備我們能夠達到IPX-7級別已經足夠了。

傳統的防水等級測試方法為泡水法檢測。隨關科技的進步,需求的增強。如今IP防水測試一般都是采用氣密性檢漏儀

氣密性檢測設備采用壓縮空氣作為檢測介質,通過壓力降的原理依據從而進氣漏氣檢測,從因達到防水檢測的目的。如IP65防水檢測, IP66防水檢測 ,IP67防水檢測,IP68防水檢測.

IP防水檢測等級

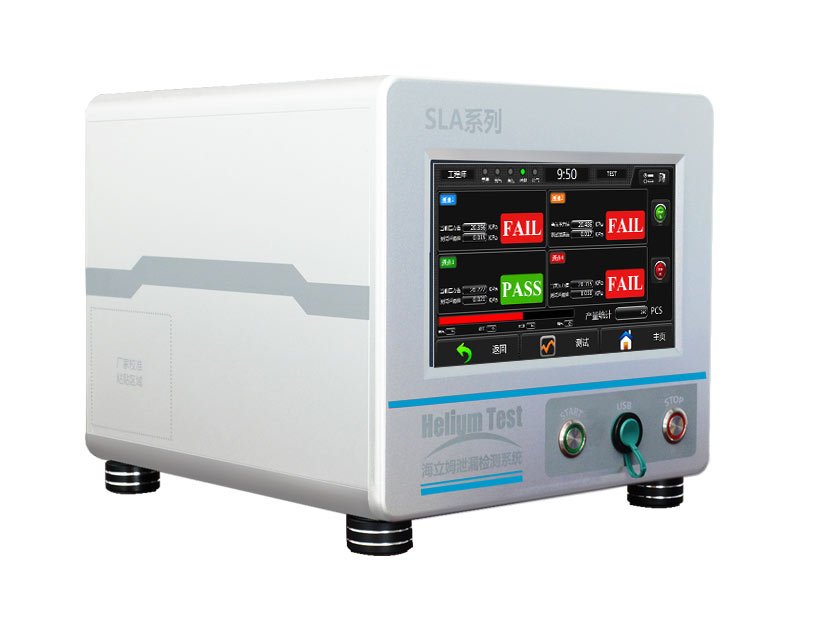

希立氣密性檢測儀外觀如下圖所示

氣密性檢測儀外觀

希立SLA系列(多通道氣密性檢測設備)主要應用領域:

汽車行業:汽車車燈防水測試,發動機零件氣密性測試, 車載攝像頭氣密性檢測,充電樁防水檢測,充電槍防水檢測等。

電池行業:鋰電池外殼焊接線氣性密性測試,接線柱與外殼的密封性測試,電池包密封檢測等。

家電行業:咖啡機,榨汁機,攪拌機,水壺等有氣密性檢測要求的產品。

智能穿戴:智能手環防水檢測,手表防水檢測,水下報警器密封性檢測等。

電子消費:運動音響,藍牙音箱等,脫毛器,電動刷, 電動洗浴頭,手機防水檢測等。

軍工用品:對講機防水檢測,手持式對講機,車載式對講機,三防手機等。

閥門管道:閥門的氣密性,管道的通透性,接頭的密封性測試等。

氣密性測試儀

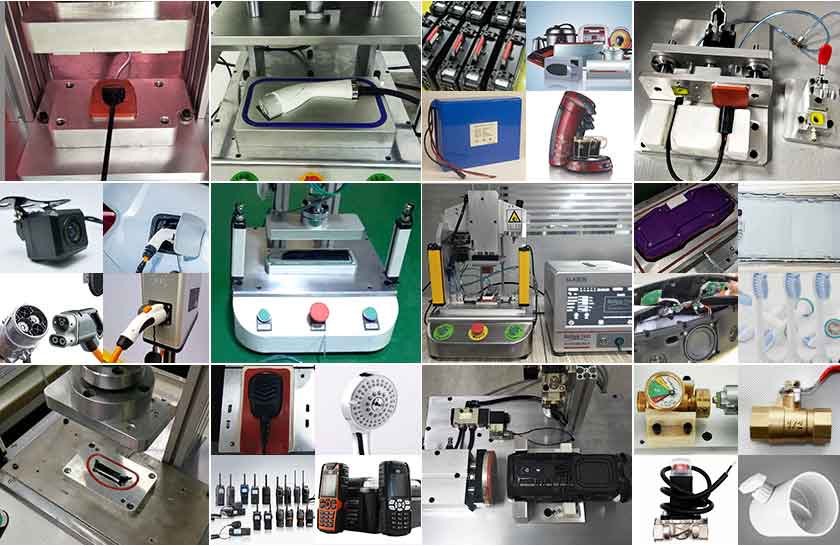

下圖部分客戶客戶使用現場

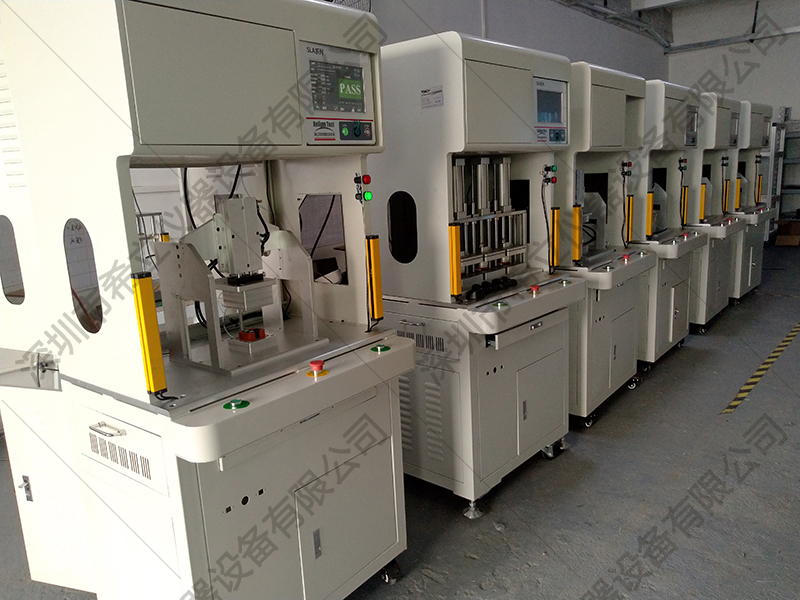

氣密性檢測現場

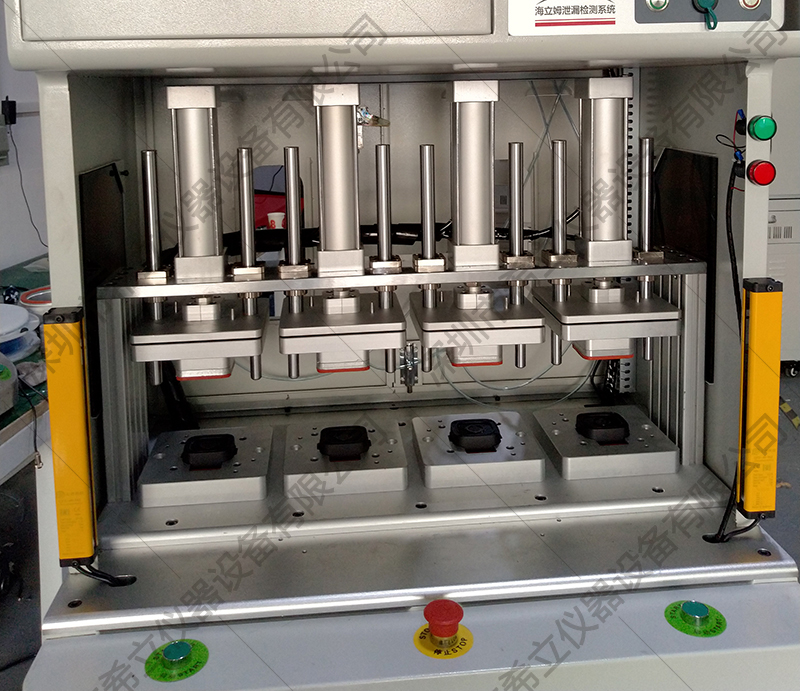

氣密性檢測設備現場

本文源于深圳市希立儀器設備有限公司(suvdog.com),主營直壓\差壓\流量型氣密性檢測儀、防水測試設備,系統性為客戶解決氣密性檢測、IP防水檢測,氣密性檢漏問題,具有自主知識產權和持續創新能力,售后服務保障能力的高科技公司。
