產品密封性測試時如何正確的選擇正壓或負壓

文章來源:希立儀器 發表時間:


在產品密封性測試中,確定合適的測試壓力是至關重要的。以IP67等級為例,該標準要求產品在水下一米深的環境中(相當于10千帕的測試壓力),保持30分鐘不漏水。然而,當我們在實際測試中面臨選擇正壓或負壓時,應該如何做出決定呢?希立儀器將從正負壓的基本概念、臨界點的定義以及具體應用場景出發,解析產品測試中正負壓力的選擇問題,以供大家參考。



智能手表防水示意圖(圖片來源于網絡)



一、正負壓的基本概念及臨界點

1、正負壓的定義

正壓:指的是測試壓力高于當前大氣壓的情況;

負壓:則指的是測試壓力低于當前大氣壓的情況。

當前大氣壓通常約為101.325千帕,但在不同地理位置,尤其是海拔高度不同的地方,大氣壓會有所變化。例如,沿海城市的大氣壓一般在100千帕左右,而在高海拔地區如西藏,大氣壓可能降至80千帕。



2、臨界點

臨界點即當前大氣壓,當測試壓力等于當前大氣壓時,既不構成正壓也不構成負壓,所以負壓的極限值為負100千帕,大于這個值則不能使用負壓。這一點的理解對于選擇正負壓至關重要,因為不同的壓力狀態會影響測試結果的準確性和可靠性。



二、產品測試中的正負壓選擇

在選擇正壓或負壓進行產品測試時,我們需要考慮產品的實際使用場景和水的進入方向。

1、基于水進入方向的選擇

(1)手表:手表在使用過程中,水通常是從外側慢慢滲入內部的。因此,在測試手表底殼或中框時,如果夾具設計允許內外側都留有充氣孔,并且測試壓力僅為10千帕,那么正壓和負壓都是可行的選擇。然而,如果測試壓力顯著增加(如500千帕,相當于50米深防水),負壓就不再適用,因為負壓的最大值通常只能達到負100千帕。



(2)汽車水冷管:在汽車水冷管的應用場景中,冷卻液只會從管道內部滲透到外部。因此,在測試水冷管時,只能選擇正壓以確保測試的準確性和有效性。



3、具體應用場景分析

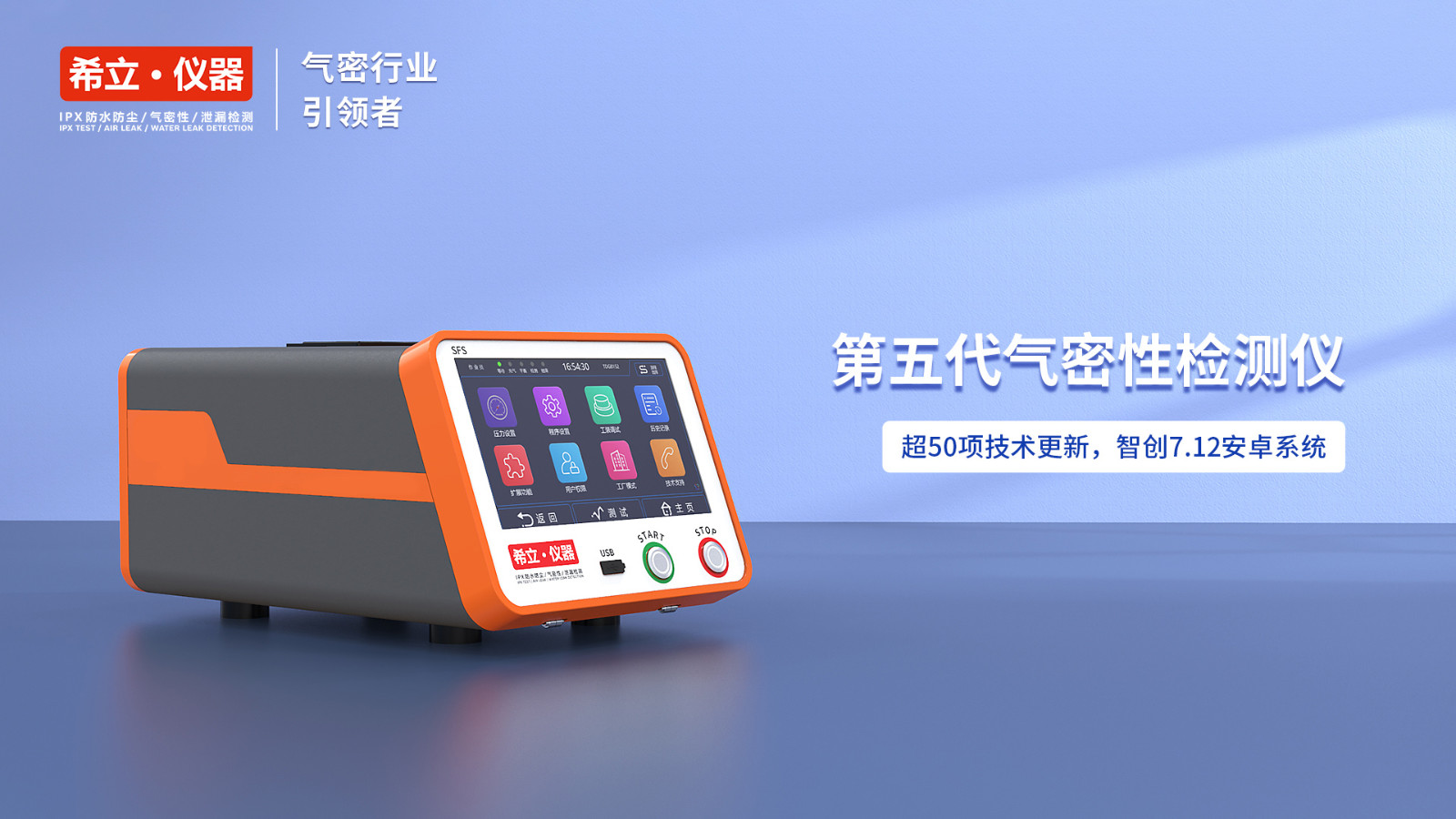

希立儀器SFS多功能氣密性檢測儀示意圖

(1)正壓適用場景:正壓通常適用于需要防止內部流體或氣體泄漏到外部環境的場合,如汽車水冷管、儲氣罐等。在這些應用中,正壓測試可以模擬實際工作環境中的壓力條件,確保產品的密封性能。



(2)負壓適用場景:負壓測試則適用于需要檢測產品外殼是否存在微小泄漏的場合,如電子產品的防水測試。在負壓條件下,如果產品外殼存在微小裂縫或缺陷,外部空氣(或水)將被吸入內部。然而,需要注意的是,負壓的最大值有限(通常不超過負100千帕),因此不適用于高壓測試。



綜上所述,產品測試中的正負壓選擇應基于產品的實際使用場景和水的進入方向。在選擇測試壓力時,我們需要考慮當前大氣壓、測試壓力的范圍以及產品的密封性能要求。通過合理的選擇和設計,我們可以確保測試的準確性和有效性,從而提高產品的質量和可靠性。
