油壓傳感器作為工業控制系統中的關鍵元件，其性能穩定性與可靠性至關重要。在高壓力環境下，油壓傳感器的密封圈及整體結構的氣密性成為衡量其質量的重要指標。今天希立儀器給大家介紹一種針對油壓傳感器氣密性測試解決方案，以供大家參考。

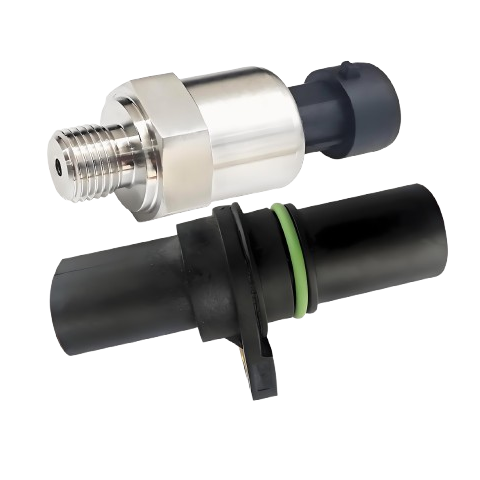

油壓傳感器示意圖（圖片來源于網絡）

一、測試要求：

模擬真實使用場景，油壓傳感器測試壓力設置為高壓2500KPa。主要對其密封圈及整體結構進行氣密性測試，驗證傳感器在高壓條件下無氣體泄漏，從而保障其測量精度與使用壽命。

二、測試設備配置：

1、測試儀器：采用高精度高壓氣密性測試儀，儀器必須具備高精度、高穩定性及能滿足2500KPa測試壓力的需求。

希立儀器SFS高壓氣密性測試儀

2、工裝治具：為方便測試，需仿形油壓傳感器的外形與尺寸，設計并制作對手件工裝模具。該模具確保傳感器在測試時，能夠完全模擬實際工作狀態，達到最佳密封效果。模具材料選擇需考慮高壓下的變形與磨損問題，如賽鋼。

三、測試流程：

1、將裝配好的傳感器放入對手件工裝模具中；

2、啟動氣密性檢測儀，儀器控制工裝上模下壓，將產品密封；

3、隨后，通過測試系統向密封模具內施加2500KPa的恒定壓力，保壓后監測并記錄氣體泄漏情況；

4、系統計算出泄漏值，并根據預設的泄漏標準，判斷油壓傳感器氣密性是否合格。

四、檢測要點難點分析

1、對手件的設計必須精準：

難點：對手件的設計精度直接影響密封效果，微小的不匹配或損傷都可能導致泄漏。

解決方案：采用高精度仿形產品尺寸與形狀制作對手件；通過多次預測試，優化材料與安裝工藝，使對手件與真實使用場景保持一致；

2、高壓下的結構穩定性：

難點：高壓環境可能導致傳感器及其密封圈結構變形，進而影響密封性能。

解決方案：在模具設計時，考慮高壓下的應力分布，采用加強結構或優化材料選擇，確保傳感器在測試壓力下不發生顯著變形。

3、測試精度與重復性：

難點：測試系統的精度與重復性直接影響測試結果的可靠性。

解決方案：選擇測試需求壓力范圍內高精度、高穩定性氣密性測試儀（如希立儀器SFS高壓氣密性檢測儀），確保測試設備均符合國家標準；采用自動化測試程序，減少人為操作誤差。

結論

油壓傳感器的氣密性測試是確保其性能穩定與可靠的關鍵環節。通過設計并制作仿形對手件模具，結合高精度氣密性測試儀，可以有效驗證傳感器在2500KPa壓力下的氣密性。面對密封圈密封性驗證、高壓結構穩定性、測試精度與重復性、以及泄漏檢測靈敏度等挑戰，采取針對性的解決方案，可以顯著提升測試的準確性與效率，為油壓傳感器的質量控制提供有力支持。
