正向容積氣密性測試原理解析

文章來源:希立儀器


正向容積氣密性檢測是一種重要的測試技術,廣泛應用于汽車制造、航空航天、醫療器械、電子封裝等多個工業領域,以確保產品或系統的密封性能符合設計標準。今天希立儀器將詳細解析正向容積氣密性檢測的基本原理、測試方法以及其在實踐中的應用,為大家提供深入的技術理解。



一、基本原理

正向容積氣密性檢測的原理基于氣體狀態方程和氣體分子的運動規律,理想氣體狀態方程是描述氣體狀態變化的基本公式,其表達式為:

pV=nRT

其中,p為壓強(Pa),V為氣體體積(m3),T為溫度(K),n為氣體的物質的量,R為摩爾氣體常數(J/(mol·K)。



二、測試方法

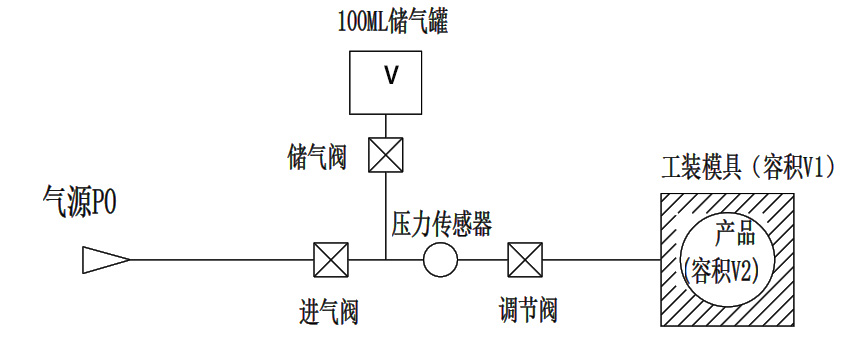

正向容積氣密性測試原理示意圖



1.準備階段:

(1)產品被放置在工裝模具內,確保密封。

(2)儲氣閥和進氣閥打開,調節閥關閉。

(3)氣源P0充氣到儲氣罐后關閉進氣閥和儲氣閥。此時,整個氣路的初始狀態由nRT=100×P0表示,其中100是一個假設的常數,用于簡化計算,實際中根據具體情況調整。



2. 測試階段:

打開儲氣閥和調節閥,氣路中的氣體進入工裝模具。

(1)密封性良好情況:

此時,氣路中的壓力為P1。由于氣體總功沒有變化,根據理想氣體狀態方程,有nRT=100×P0=P1×(V1?V2+V儲氣罐),其中V1是氣路總體積,V2是工裝模具內產品的體積,V儲氣罐是儲氣罐的體積。

通過計算可得此時的P1數據。



(2)微漏情況:

工裝模具中的氣體進入產品,此時氣路中的壓力為P2,因氣體總功沒有變化,此時整個氣路的功為 nRT=100*P0=P2*(V1-V2+V儲氣罐)。

通過計算可得到此時的P2數據。



(3)大漏情況:

如果產品密封性不好,工裝模具中的氣體將進入產品內部。

此時,氣路中的壓力為P3。同樣,由于氣體總功沒有變化,有nRT=100×P0=P3×(V1+V儲氣罐)。

通過實測可得此時的P3數據。



3.判定階段:

取密封良好P1和大漏P3的平均值作為中間判定條件: P=(P1+P3)/2。

非大漏:P1實際大于P,則判定為非大漏;

大漏:P3實際小于P,則判定為大漏;

微漏:如剛導入模具的壓力P2≈P1>P,判定為非大漏,進入檢測階段后P2慢慢滲透進入V2里面,導致壓力為慢慢變?yōu)镻4,而P2-P4大于一定的值就判定為微漏。



三、實踐中的應用



正向容積氣密性檢測在各領域實踐中具有廣泛的應用:


容積氣密性測試儀器工裝示意圖



汽車制造:用于檢測發動機、變速器、油箱等部件的密封性能;

航空航天:確保飛行器艙體、推進系統等關鍵部件的密封性,防止氣體泄漏影響飛行安全;

醫療器械:檢測醫療器械如注射器、輸液器等產品的密封性,保障醫療安全;

電子封裝:確保集成電路封裝體的氣密性,防止內部元件受潮或氧化。
