汽車中控操作屏作為現代汽車的重要組成部分，其可靠性和安全性直接關系到駕駛者的使用體驗和行車安全。氣密性檢測是確保中控操作屏在各種環境下正常工作的關鍵步驟之一。接下來，希立儀器將介紹一種測試標準為IP66的汽車中控操作屏的氣密性檢測解決方案。

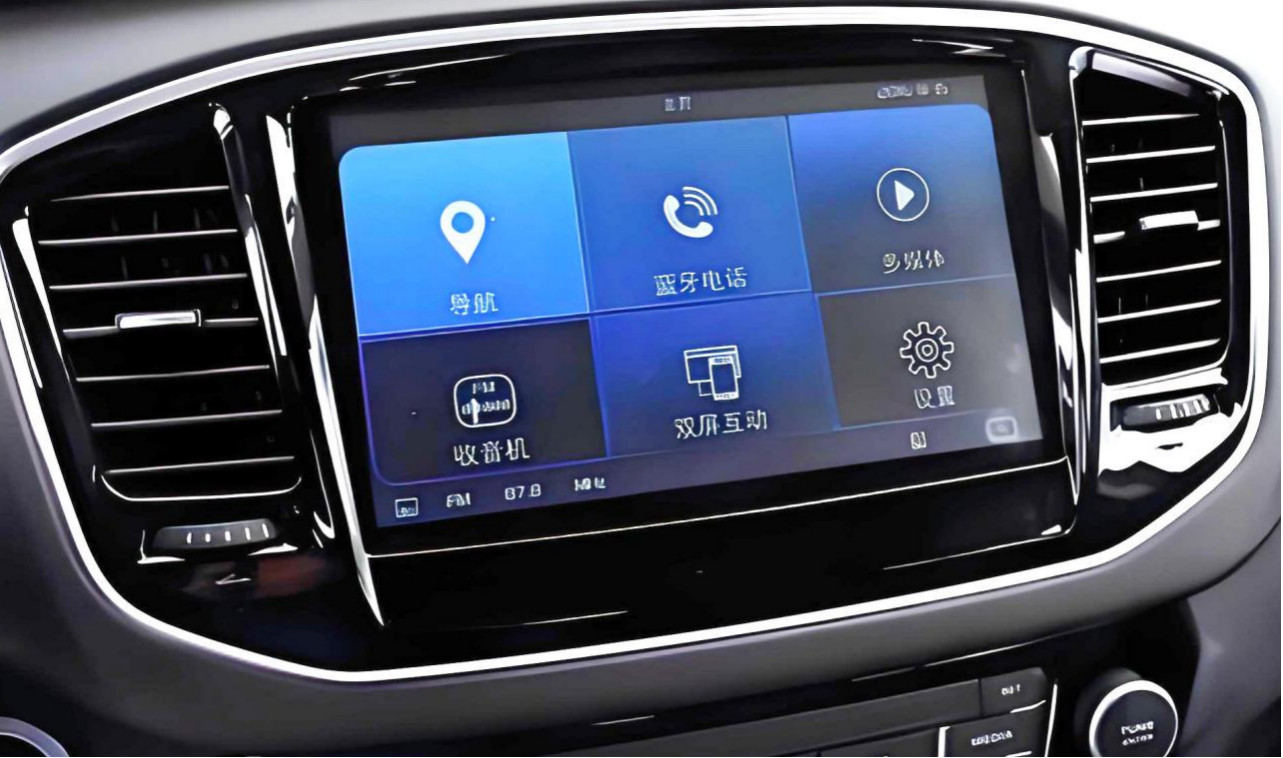

汽車中控操作屏示意圖（圖片來源于網絡）
一、測試標準與要求
測試壓力：6KPa
測試標準：IP66
IP66標準表示設備完全防塵且能夠承受來自任何方向的強噴水而不受影響。這要求檢測設備必須具有高靈敏度和可靠性，以確保中控操作屏在惡劣環境下的密封性能。
二、氣密性檢測原理
氣密性檢測的基本原理是通過向被測件內部充入一定壓力的氣體，然后監測氣體壓力的變化來判斷被測件的密封性能。常用的檢測方法包括容積定量法和壓力衰減法。
1、容積定量法：通過向被測件內部充入一定量的氣體，并測量其內部壓力的變化，從而計算出泄漏量。這種方法適用于檢測微小泄漏。
2、壓力衰減法：將被測件內部充入一定壓力的氣體，然后監測壓力隨時間的變化，通過計算壓力衰減的速率來判斷泄漏情況。
三、檢測設備與工具

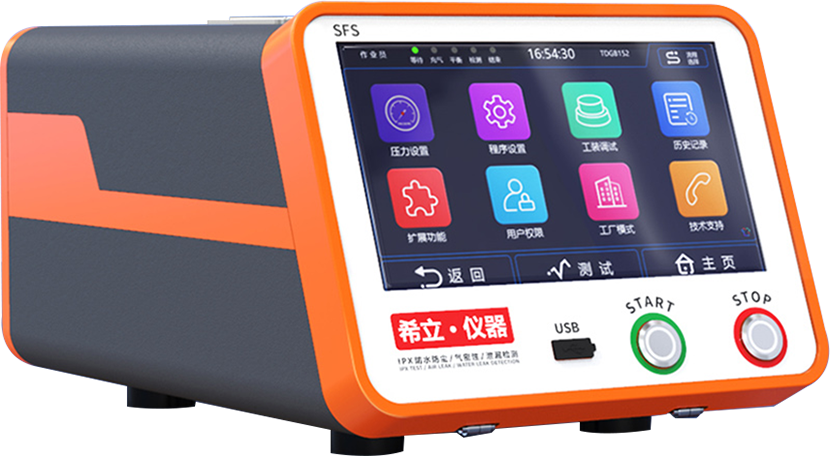

希立儀器SFS氣密性檢測儀示意圖
1、氣密性檢測儀：選用符合測試標準的高精度氣密性檢測儀，如希立儀器的SFS氣密性檢測儀，該設備具有高精度和高靈敏度，能夠準確測量微小泄漏。
2、氣密性檢測治具：根據中控操作屏的結構定制氣密性檢測治具，確保檢測過程中被測件能夠完全密封在治具內。
3、壓縮空氣源：提供純凈干燥的壓縮空氣，作為檢測介質。
四、檢測步驟
1、準備工作：將氣密性檢測儀與檢測治具連接，并設置好檢測參數，包括測試壓力（6KPa）和測試時間等。
2、放置被測件：將中控操作屏放入檢測治具中，確保被測件與治具之間的密封性。
汽車中控操作屏氣密檢測工裝治具示意圖
3、啟動檢測：?jiǎn)?dòng)氣密性檢測儀，儀器將自動進行充氣、穩壓和測試步驟。
4、結果判斷：儀器將根據檢測結果自動計算泄漏值，并與標準泄漏值進行比較。如果所測產品的泄漏值超出標準范圍，儀器將顯示FAIL并亮紅燈；反之，如果泄漏值在標準范圍內，儀器將顯示PASS并亮綠燈。
五、影響因素與優化措施
1、密封膠：確保中控操作屏的密封膠涂覆均勻、完整，避免涂膠位置偏離或涂膠量不足導致的密封失效。
2、焊縫質量：焊縫應平整、無缺陷，確保焊縫的密封性能。
3、檢測治具的設計：檢測治具的設計應充分考慮被測件的形狀和尺寸，確保治具與被測件之間的密封性。
4、檢測環境的控制：檢測過程中應控制環境溫度和濕度，避免環境因素對檢測結果的影響。
六、結論
采用測試標準IP66的汽車中控操作屏氣密性檢測解決方案，能夠有效確保中控操作屏在各種環境下的密封性能。通過選擇合適的檢測設備、定制合適的檢測治具以及嚴格控制檢測步驟和影響因素，可以實現對中控操作屏氣密性的準確檢測，從而提高產品的可靠性和安全性，測試標準根據具體產品測試要求而定。
