在現代電子產品中，氣密性檢測是確保產品質量和可靠性的重要環節，特別是對于像電子指環這類小型、精密的設備，其防水防塵性能直接關系到用戶的使用體驗和產品的使用壽命。在這里介紹一種針對電子指環的氣密性檢測解決方案，涵蓋測試標準、測試方法、設備配置及操作流程，旨在幫助制造商高效、準確地評估產品的氣密性能。

一、測試標準與要求

測試點：本解決方案主要針對電子指環的按鍵、充電處以及導光柱打膠密封處進行氣密性測試。這些區域是水分和塵埃最容易侵入的地方，因此是檢測的重點。

測試等級：依據國際電工委員會（IEC）制定的防護等級標準，本次測試采用IPX7等級，意味著產品能在水下1米深處保持30分鐘不進水。

測試壓力：采用負壓直接測試法，測試壓力設定為-15KPa，這一壓力值能夠模擬產品在實際使用中可能遇到的水壓環境，同時避免對產品造成不必要的損傷。

二、測試設備與方法

測試設備

密封配合模具：根據電子指環的形狀和尺寸定制，確保產品能夠完全嵌入并形成良好的密封效果。

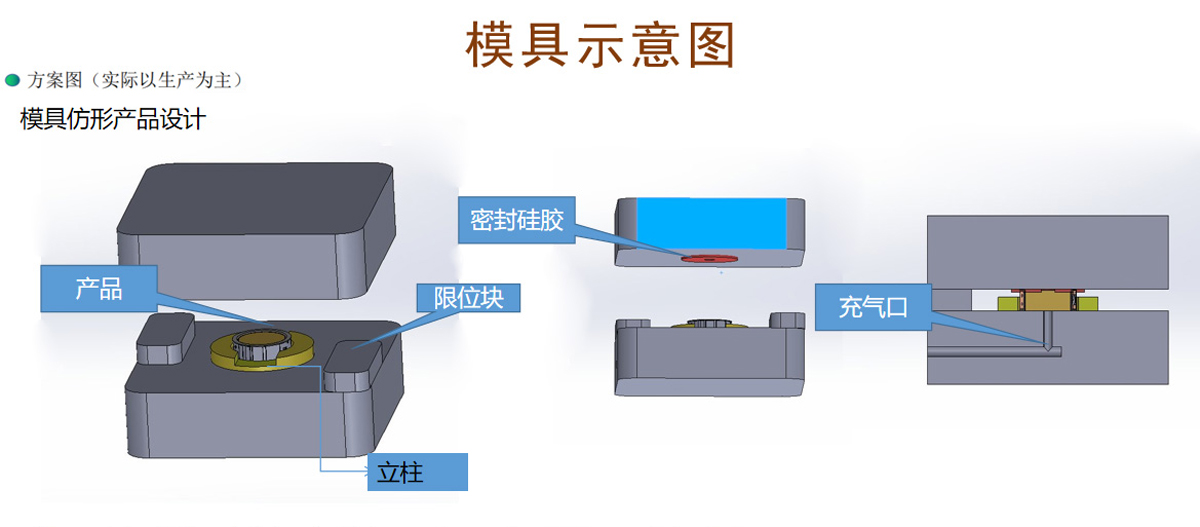

電子指環氣密檢測模具示意圖

氣密性測試儀：配備高精度傳感器，能夠精確測量并控制測試壓力，同時提供PASS/FAIL的判定結果。

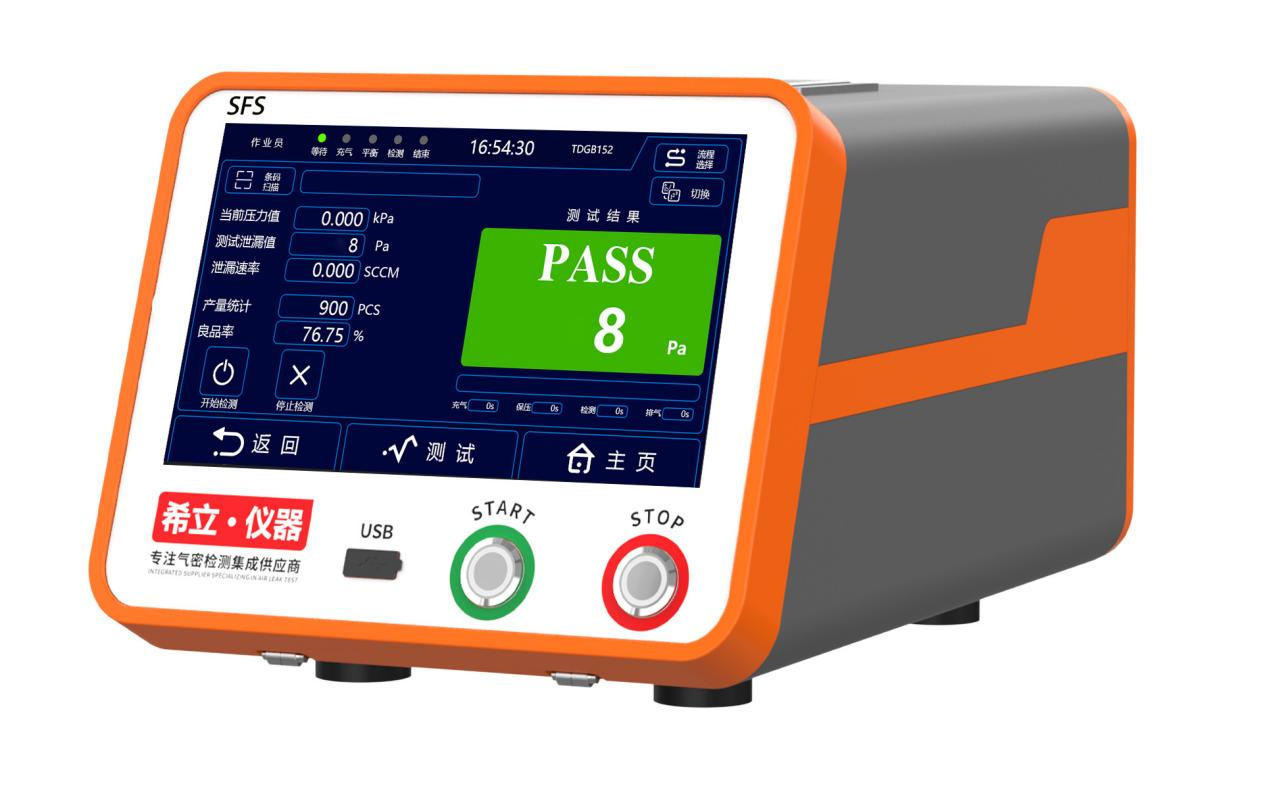

氣密性測試儀示意圖

氣管連接裝置：用于將模具與測試儀的測試管相連，實現氣體的吸入與檢測。

測試方法

準備階段：確保產品表面無異物，密封膠墊干凈無污染，然后將產品放置于密封模具中。

充氣階段：通過測試儀對模具內部進行吸氣，形成-15KPa的負壓環境，持續5秒。

保壓階段：維持負壓狀態5秒，期間高精度傳感器持續監測內部氣壓變化。

檢測階段：再次持續5秒（或根據實際測試需求調整），根據泄露值大小判斷產品是否合格。

結果判定：測試儀自動顯示測試結果，綠色“PASS”表示產品通過測試，紅色“FAIL”則表示產品不合格。

三、測試效率與質量控制

測試節拍

根據測試時間和人工取放時間，本方案設定每分鐘測試兩個產品，即每小時可測試120個產品。效率可根據實際生產需求進行調整優化，如使用多通道儀器、多工位同時測試等可翻倍提升檢測效率。

質量控制

定期對密封膠墊進行清潔和維護，確保其清潔度和密封性能。

定期檢查測試設備，確保傳感器精度和測試壓力的準確性。

對不合格產品進行詳細記錄和分析，追溯問題根源，采取改進措施。

四、總結

通過上述氣密性檢測解決方案，電子指環制造商能夠高效、準確地評估產品的防水防塵性能，確保每一款產品都能達到既定的防護等級標準。這不僅提升了產品的市場競爭力，也為用戶提供了更加可靠、耐用的使用體驗。未來，隨著技術的不斷進步和測試需求的多樣化，氣密性檢測方案也將持續優化升級，為電子產品制造行業提供更加全面、高效的測試服務。
