醫用內窺鏡密封性是衡量其質量是否達標的重要標準之一，生產廠家在產品生產過程中必須對其氣密性能進行嚴格的檢測，檢測合格的產品才能出廠。

那么醫用內窺鏡氣密性檢測是如何進行的呢？接下來希立儀器將與你分享一個醫用內窺鏡IP68整體密封性檢測案例。

內窺鏡示意圖（來源于網絡）

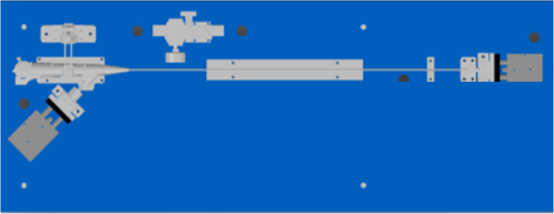

我們來分析一下產品檢測難點，產品由手柄端和鏡頭端兩部分組成，中間還有線束連接，所以我們?cè)跈z測前需要為產品定制專用密封性檢測治具，通過治具對產品進行固位和密封后才能進行氣密性檢測，根據產品結構和檢測需求希立工程師設計出了治具，示意圖如下

醫用內窺鏡整體密封性IP68檢測治具設計說明：

 1、將產品放置在仿形治具模腔內，手柄端開口處通過氣缸側推進行封堵；

2、鏡頭端氣缸擠壓密封硅膠進行密封；

3、儀器將氣壓精準的輸出壓力給到產品，通過壓力衰減量判定產品良莠；

4、密封硅膠的使用壽命：?jiǎn)蝹€(gè)使用壽命大于20000次以上；

5、密封穩定性：金機測試泄漏值上下波動控制在5Pa以內；

6、誤測率：預估＜1%。

7、密封失效風險點提示：硅膠破損需定期更換。

當內窺鏡整體密封性檢測治具準備好后，我們需要選擇一臺適合檢測壓力方式、量程及精度的氣密性檢測儀，我們選擇的是希立儀器多功能氣密性檢測儀SFS，其具備多種壓力方式、量程大和精度高的特性，可以滿足大部分氣密性密封性產品檢測需求。

將SFS氣密性檢測儀與工裝治具連接后，便可進行內窺鏡整體密封性檢測了，具體檢測步驟如下：

1、在氣密性檢測儀上設置好檢測參數，檢測標準為IP68，產品檢測時間設置為充氣2s，保壓3s，檢測3s，整個檢測流程測試時間約8s；

2、氣密性檢測儀與檢測治具連接后，將產品放入密封檢測治具內；

3、啟動氣密性檢測儀，儀器控制氣缸下壓，治具將產品進行密封；

4、儀器開始對治具內的產品進行充氣、穩壓、測試操作；

5、檢測結束后，儀器根據設置的標準，自動判斷出所檢測的產品是否符合IP68檢測標準。
