油道指的是潤滑油管路循環系統，其密封性一般要求達到IP68防水等級，接下來希立儀器將分享一個油道壓鑄件整體密封性檢測的案例，有助于大家了解密封性檢測相關知識。

本次案例產品油道壓鑄件氣密性檢測具體測試要求如下：

（1）正壓測試；

（2）IPX8防水等級；

（3）測試壓力28kPa，最大泄漏量應為6scc/min；

（4）推薦氣密測試儀量程：0kPa-100kPa；

（5）測試時間：充氣、保壓、檢測、排氣時間，可根據產品實際情況進行調節，0-999S可調。

油道壓鑄件示意圖

我們來分析一下油道壓鑄件的結構，然后根據產品結構制定密封性檢測解決方案：

（1）產品油道有兩個預留孔位，一個孔位硅膠密封，另一個孔位硅膠密封充氣；

（2）大腔體側面孔位氣缸封堵，下治具進氣，產品與下治具的結合面用硅膠密封；

（3）大腔體有1個預留孔位，硅膠密封充氣，結合面用硅膠密封。

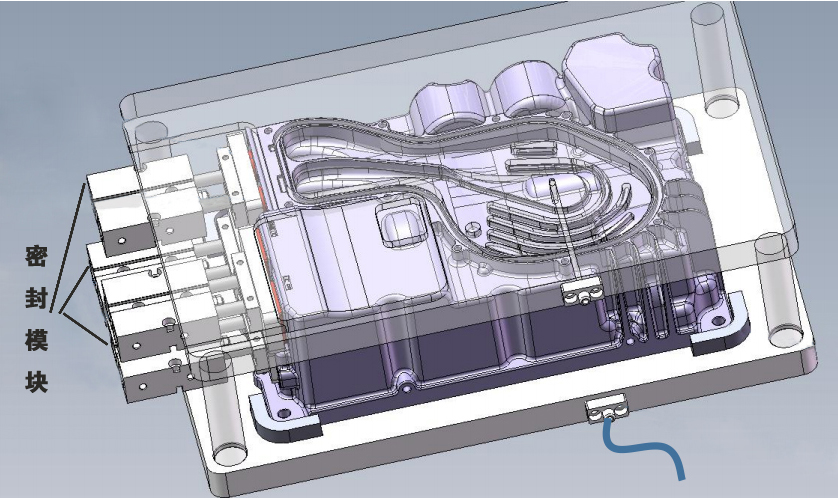

油道壓鑄件密封檢測治具示意圖

因?yàn)橛偷缐鸿T件尺寸較大，為了操作方便我們選用滑臺式機柜，取放方便，且單獨測一個腔體和同時測兩個腔體均可滿足，油道壓鑄件具體測試流程如下：

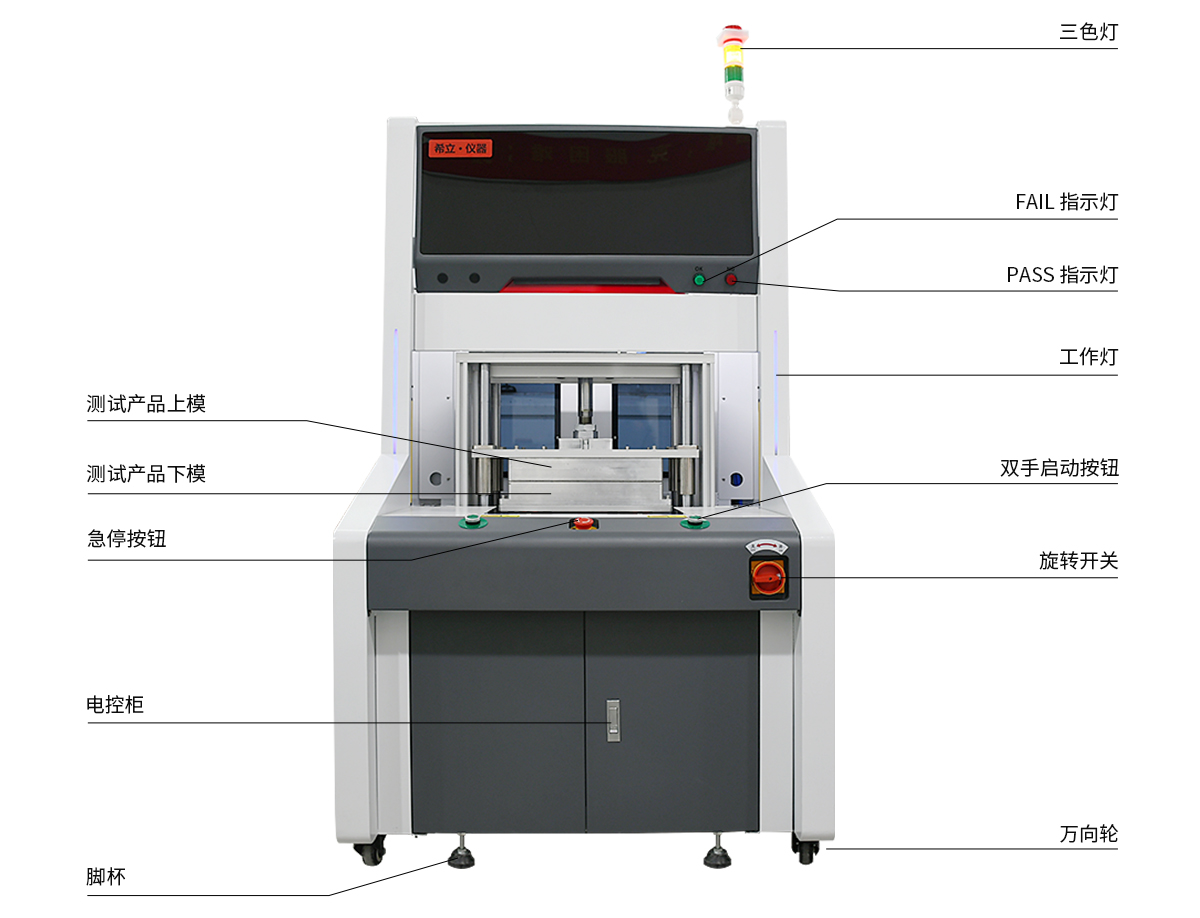

柜式工裝示意圖

1、作業員將產品直接放在工裝上，雙手啟動開關，治具上模下壓，將產品密封；

2、儀器對密封產品進行充氣至設定好的壓力，然后儀器進行穩壓，讓氣體平穩后開始檢測產品的泄漏情況；

3、通過檢測產品的壓降值，來區分產品的好壞，產品的壓降值大于標定的值，則為不良品給出Fail提示，同時蜂鳴報警；小于標定的值，則為良品會給出Pass提示；

4、測試完成取出更換另一個產品，重復上述流程繼續進行測試。
