筆記本電腦電池的內部構造主要由電池芯、充放電控制電路板、溫度反饋線等3大部分組成，其中電池芯是電池的能量中心，電路板是用來對電芯充放電控制的。由于筆記本電腦電芯容量較大，在使用過程中內部要經過劇烈的化學反應，因此，為了安全起見，必須保證電池外殼的密封性合格。

那么筆記本電池外殼的密封性是如何檢測的呢？接下來，希立儀器將與大家分享一個筆記本電池外殼氣密性測試案例，以此來幫助大家更清楚的了解這個問題。

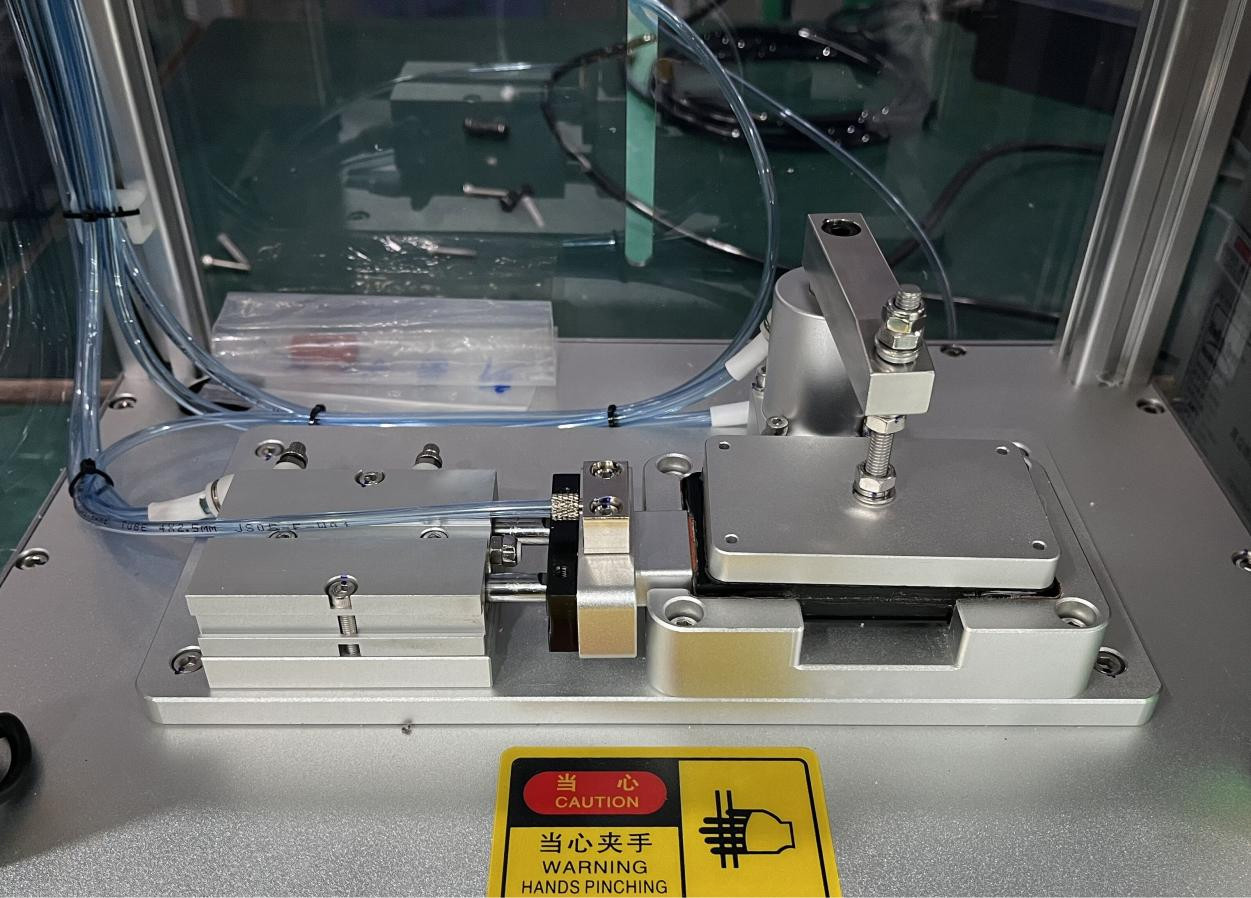

我們來分析一下筆記本電池外殼的基本構造，其上下蓋中間縫隙為超聲密封結構，四周有按鍵孔，主要檢測的位置就是中間的密封位置及整體的密封性。根據產品結構和產品實際應用場景的特點，希立工程師提出了采用負壓氣密性檢測的方法。檢測前，根據產品外形及結構先定制工裝治具，工裝治具圖如下：

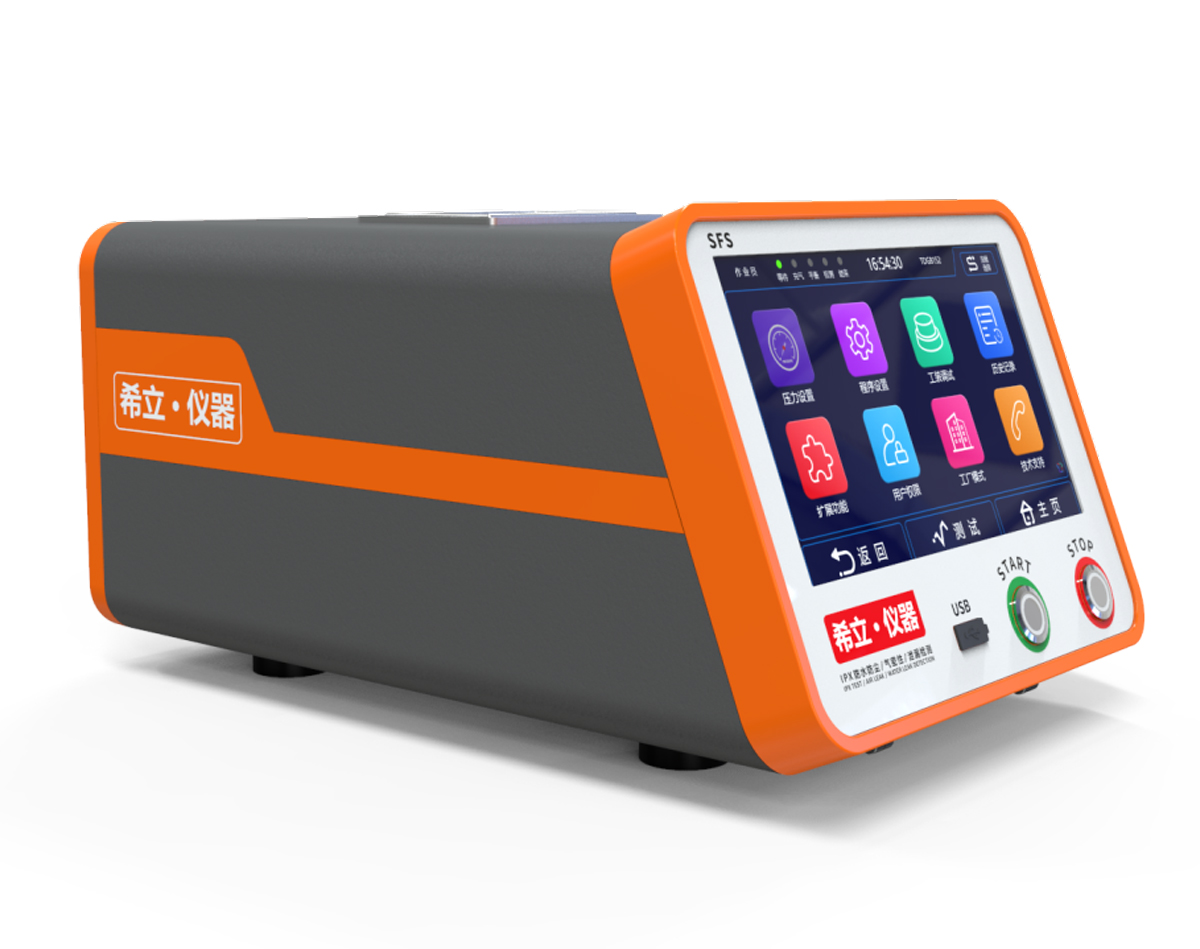

治具工作時對產品進行密封，以一個按鍵孔作為充氣孔進行負壓氣密性測試，測試壓力為-13kPa到-15kPa，工裝治具做好后，將其與希立儀器SFS全功能氣密性測試儀相連接，然后就可以進行筆記本電池密封性檢測了。

筆記本電池外殼氣密性測試具體步驟如下：

1、在氣密性檢測儀上設置好檢測參數，如：檢測壓力、抽氣時間、穩壓時間、檢測時間、排氣時間、標準泄漏值等；

2、將產品放入治具內，雙手同時按下工裝上的安全啟動按鈕；

3、治具上模下壓，側面密封模塊在氣缸的作用下側推將產品側面的按鍵孔全部密封；

4、儀器開始對產品進行負壓抽氣；

5、儀器穩壓后，測試出產品的泄漏值；

6、將產品泄漏值與標準泄漏值進行對比，判斷出所測產品是否符合檢測標準。
