汽車尾門電動撐桿是電動尾門系統中實現尾門開啟或關閉運行的執行機構，是調節尾門開度大小的專用部件，其功能是保證尾門能平穩的運行，并順利的開啟和關閉。當前主流的電動尾門執行機構為內置電機套筒式結構，即電動撐桿的結構型式。產品擁有多級密封圈，特別是對電機部分的防水防塵等級需達到IP67級別。那么電動撐桿氣密性檢測是如何進行的呢？

接下來希立儀器將與大家分享一個電動撐桿防水性能氣密性檢測案例，給大家提供一些電動撐桿氣密性檢測解決方案思路。

我們先來看一下客戶對電動撐桿氣密性檢測的需求有哪些？

1、防水等級 IP67；

2、測試壓力 10KPa；

3、采用容積測試；

4、PIN 針的插件接頭需要封堵。

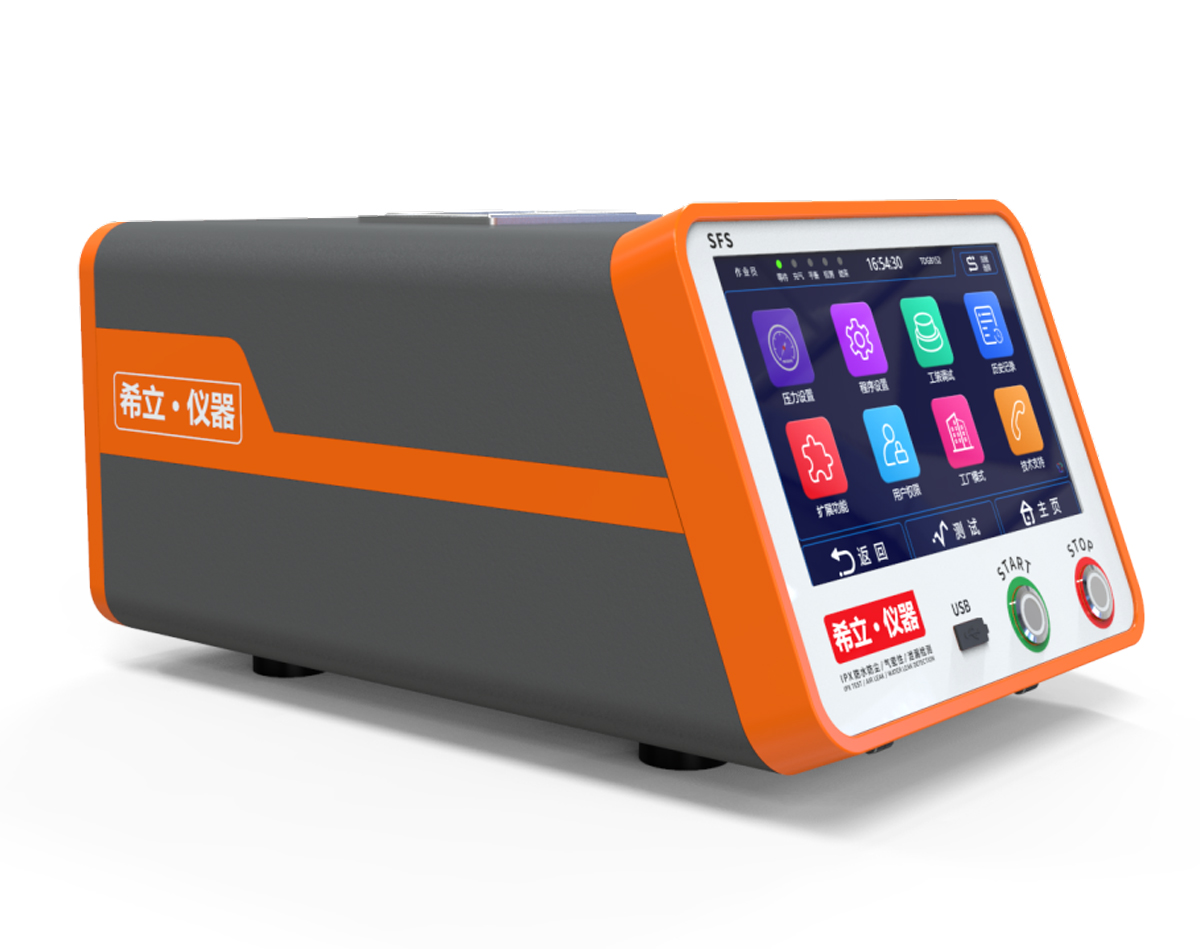

通過對產品的結構和防水工藝的分析后，技術人員給出了電動撐桿氣密性檢測思路及解決方案，需先確定選擇正壓容積測試的方式模擬真實的使用環境及壓力方向進行測試，采用希立儀器SFS氣密性檢測儀。

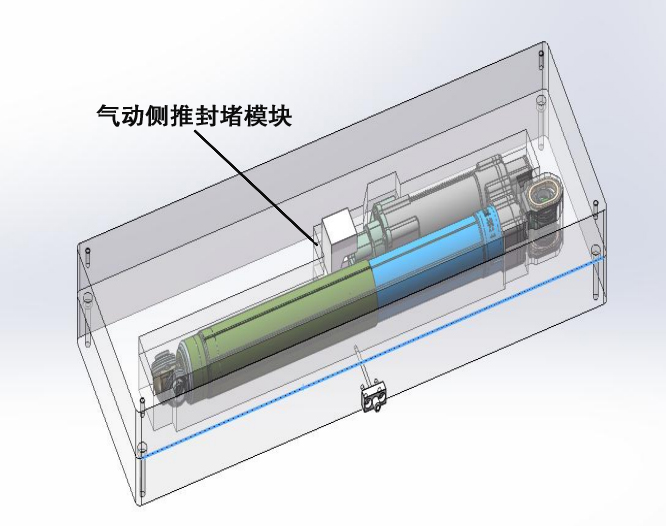

在檢測前需要先為產品仿形制作電動撐桿氣密性檢測治具，在治具下模中設計側推氣動封堵裝置對PIN針的插件接頭進行封堵。

當工裝治具制作好后，便可對產品進行IP67防水等級氣密性檢測了，具體檢測步驟如下：

1、將FS氣密性檢測儀與制造好的電動撐桿氣密性檢測工裝治具相連；

2、在氣密性檢測儀上設置好檢測參數，測試壓力設置為10KPa，充氣時間、穩壓時間及測試時間根據具體測試情況調整；

3、將產品放入電動撐桿氣密性檢測工裝治具內，雙手按下工裝上的安全啟動按鈕；

4、氣密性檢測儀控制工裝上模下壓，通過擠壓下模上的密封圈將產品密封，下模治具內模塊側推，將產品PIN 針的插件接頭進行封堵并開始充氣；

5、氣密性檢測儀通過對密封模具內的產品進行充氣、穩壓和測試后，計算出產品的泄漏值；

6、氣密性檢測儀將計算出來的泄漏值與設置的標準泄漏值相比，超過標準泄漏值范圍的顯示FAIL，電動撐桿氣密性檢測為不良品，沒超過標準泄漏值范圍的顯示PASS為電動撐桿氣密性檢測良品。
