不銹鋼管件屬于管件的一種，它是由不銹鋼制成所以叫不銹鋼管件，一般情況下不銹鋼管件都存在焊接工藝，所以這類產品需要進行嚴格的密封性檢測后，合格的才能進入市場。那么不銹鋼管件該如何進行不銹鋼管件氣密性檢測呢？接下來希立儀器將與大家分享一個微型不銹鋼管件氣密性檢測案例。

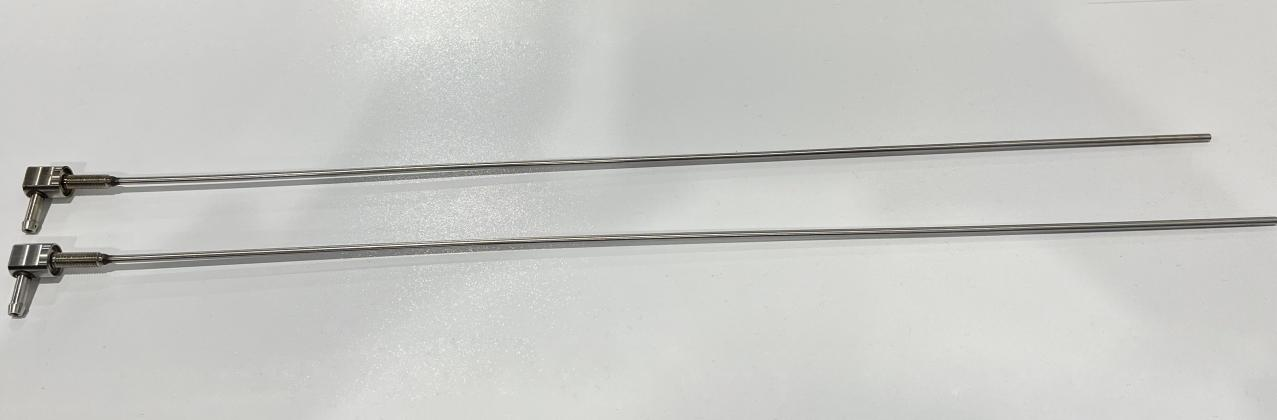

我們今天需檢測的產品是一個使用了焊接工藝的微型不銹鋼管件，因?yàn)椴讳P鋼管件比較小對焊接工藝要求高，所以產品需要進行氣密性檢測，我們主要檢測的是不銹鋼接頭焊接位置的密封性及整個管路的氣密性，使用的是直壓氣密性檢測儀，待檢測產品圖如下：

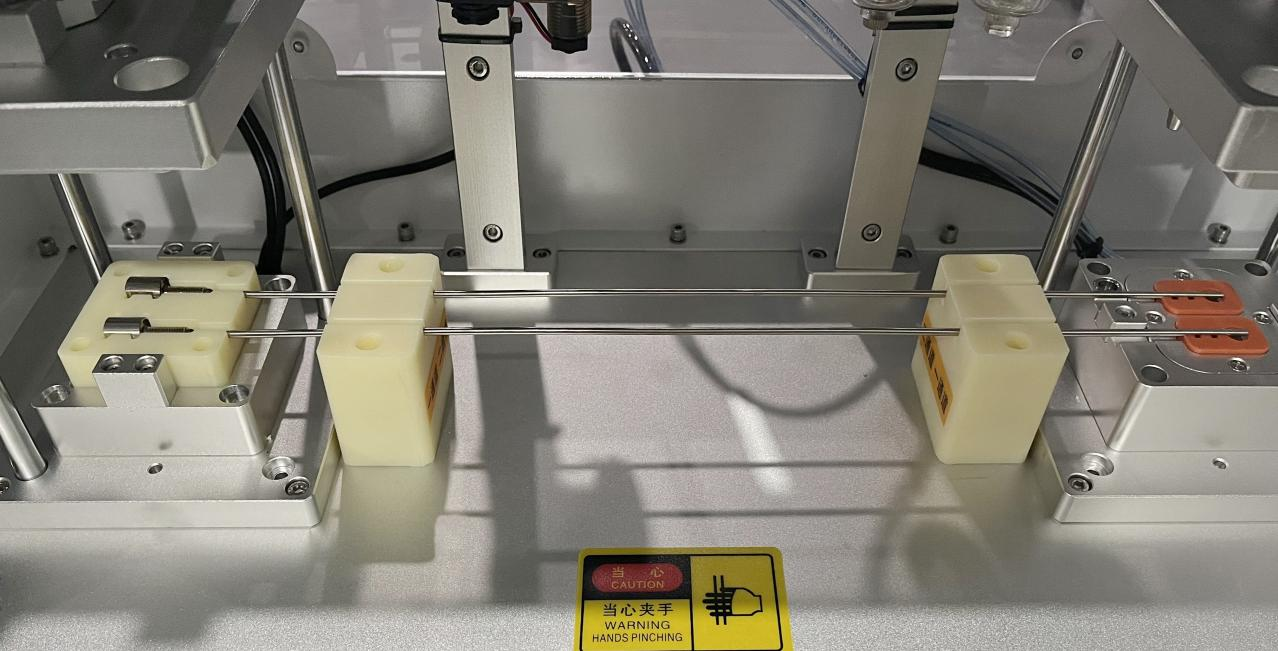

根據產品特點，我們定制了專用氣密性檢測工裝治具，治具左邊下模底座內有充氣孔，產品檢測時將產品焊接頭朝下放置，因?yàn)楫a(chǎn)品比較長所以在產品中間部位設計了兩個固位模塊，最右邊模塊設計了硅膠密封圈，可在產品進行檢測時對產品尾部進行密封處理。

微型不銹鋼管件氣密性檢測工裝治具圖

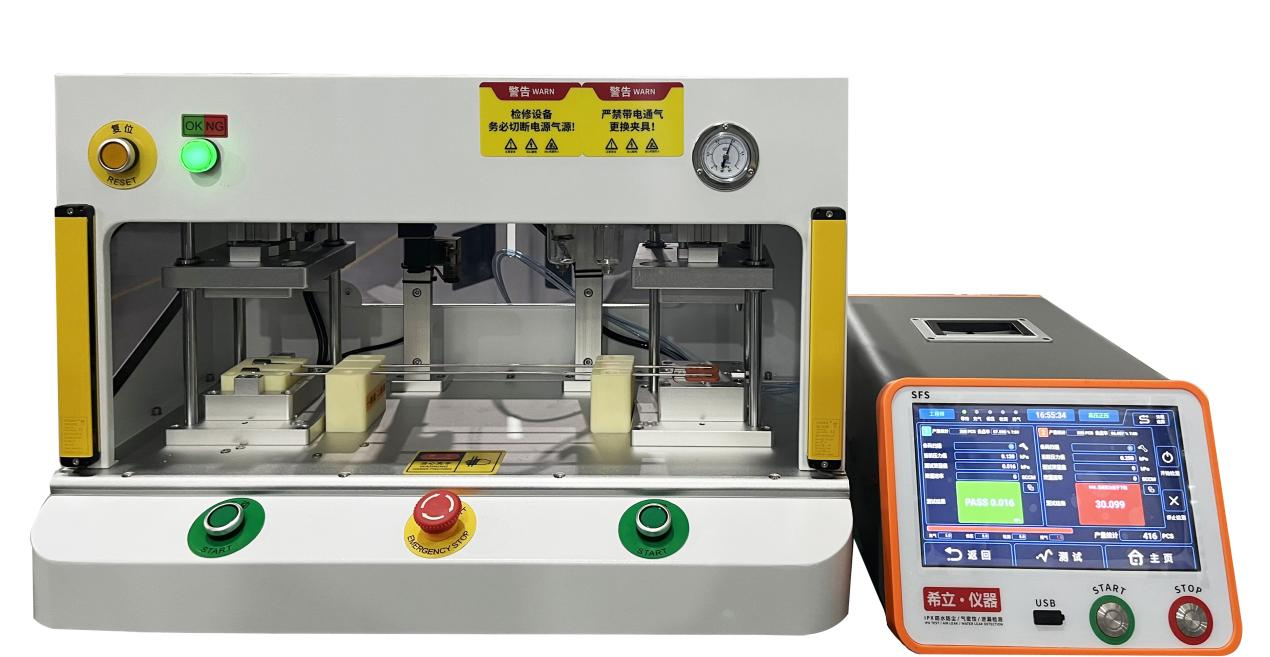

當工裝治具全部設計好后，將希立儀器SFS氣密性檢測儀與工裝治具聯通，然后就可以進行微型不銹鋼管件IP67氣密性檢測了，具體操作步驟如下：

1、將產品放入不銹鋼管件氣密性檢測治具上模內，產品頭朝下，尾部放在硅膠密封圈上；

2、在氣密性檢測儀上設置好檢測參數及檢測程序；

3、同時按下工裝上兩個綠色安全啟動按鈕，啟動儀器；

4、儀器啟動后控制氣缸下壓，將產品密封，然后從治具沖氣孔往密封的產品內充氣；

5、本次測試我們采用兩通道的氣密檢測儀和工裝治具，同時可以檢測兩個產品，提高了檢測效率；

6、當儀器對產品進行充氣、穩壓、測試后，儀器計算出所測產品的泄漏值并與標準泄漏值進行對比，最后判斷出不銹鋼管件氣密性檢測是否合格。
