手機氣密性檢測除了需要做整機外，半成品和零部件也都需單獨做氣密性測試，那么手機前殼氣密性檢測是如何的呢？接下來將與大家分享一個手機前殼氣密性檢測IP67防水等級案例。

手機前殼檢測一般帶有手機中框，所以在做手機前殼氣密性檢測方案時，需要考慮到手機前殼和手機中框各個漏點的封堵問題，重點檢測手機中框與屏幕的點膠結合處的密封性，整個檢測需要通過氣密性檢測與配套的工裝治具來實現。

我們?cè)賮?lái)分析一下檢測中存在的手機前殼氣密性檢測難點問題，這個難點主要是在仿形制作密封治具方面，將產品放置在定制治具中，通過四個氣缸擠壓硅膠將產品四周密封，治具上模會設計一個賽鋼壓板通過將硅膠壓住，防止硅膠受擠壓跑膠，四周無法做到完全密封（中間避空產品，防止壓傷產品）聽筒密封，治具會做一個斜推結構件，將硅膠頂上去實現。

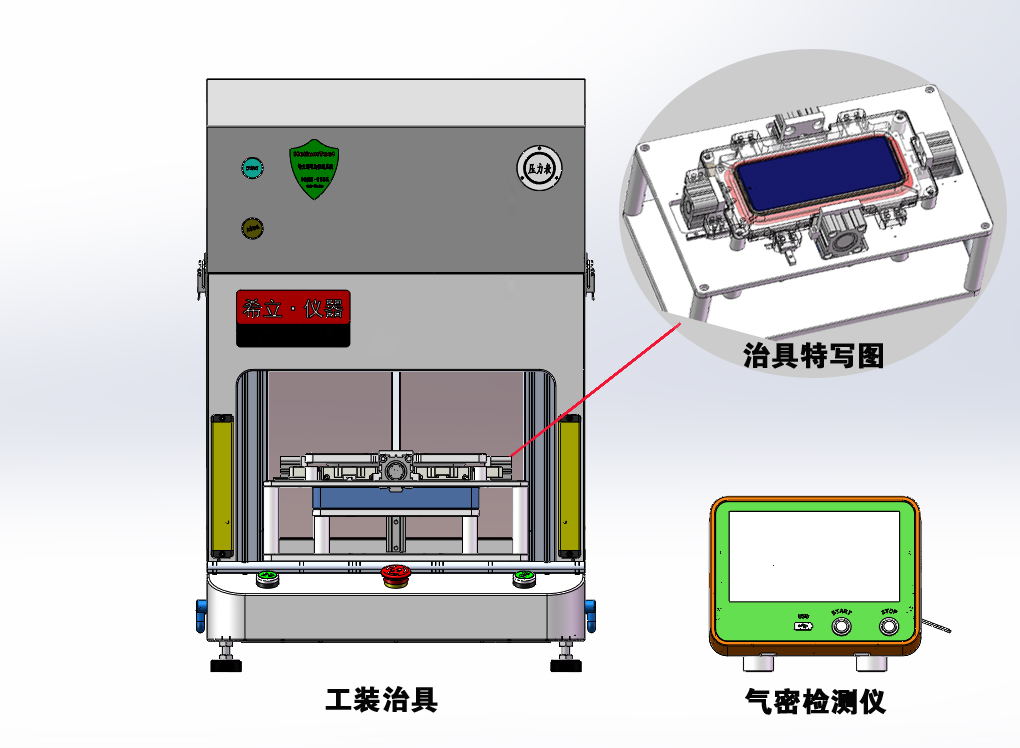

手機前殼氣密性測試配套設備示意圖

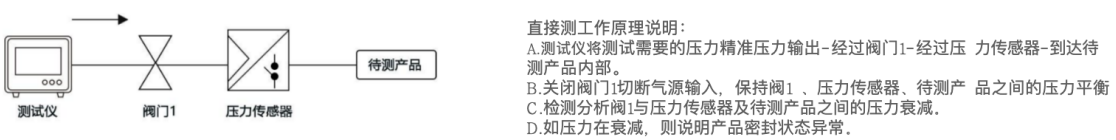

在制作好工裝治具后，我們?cè)賮?lái)看看手表前蓋氣密性檢測的工作原理，我們采用純凈壓縮空氣作為氣密性檢測介質，通過降壓法來判斷產品是否存在泄漏，檢測原理示意圖如下：

手機前殼氣密性檢測步驟如下：

1、根據手機前殼仿形制作工裝治具；

2、將工裝治具與相應SFS氣密性檢測儀相連接；

3、將產品放入治具內，在氣密性檢測儀上設置好檢測參數；

4、啟動儀器，檢測儀開始對治具內產品進行充氣、穩壓、測試操作；

5、當檢測產品泄漏值在標準泄漏值范圍內，儀器顯示PASS及亮綠燈提示；當檢測產品泄漏值超出了標準泄漏值范圍，則顯示FAIL及亮紅燈提示。
