旋轉接頭是一種為兩個相對旋轉的管道輸送壓縮空氣、冷卻水、液壓油、導熱油等流體介質的設備，在日常生活中應用廣泛，一旦出現泄漏就會造成著多不便，所以旋轉式接頭在出廠前都需要進行嚴格的氣密性檢測。那么這類金屬焊旋轉式接頭氣密性檢測是如何進行呢？今天希立儀器將與大家分享一個金屬L型旋轉式接頭氣密性檢測案例，以此來幫助大家對這個問題進行了解。

金屬L型旋轉式接頭氣密性檢測要點主要是焊縫位置和旋轉部位

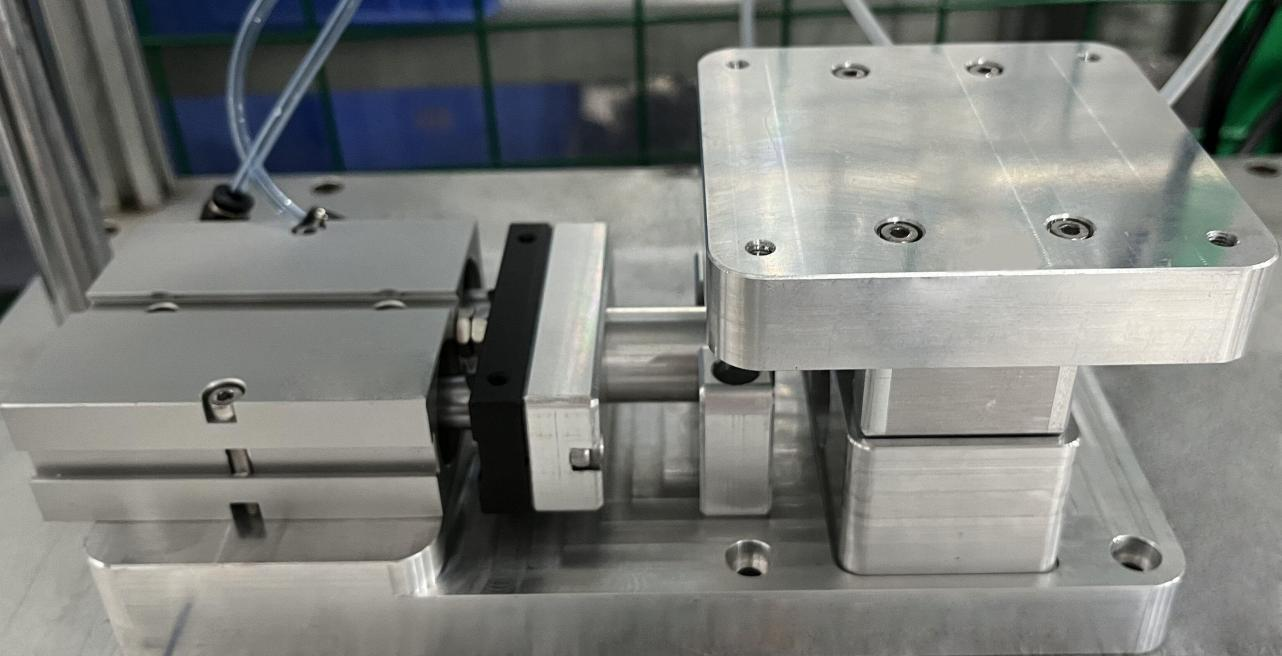

旋轉部位內部使用密封圈進行密封處理。針對產品特征，希立儀器工程師給出了直壓氣密性檢測的解決方案。根據解決方案要求，我們需先仿形產品定制一套密封檢測治具，治具分上下兩件模具，通過上模下壓后密封產品一面，利用側推氣缸密封產品另外一面，然后通過儀器給這個密封的腔室輸入壓力，運用直接正壓測試法，直接測試。

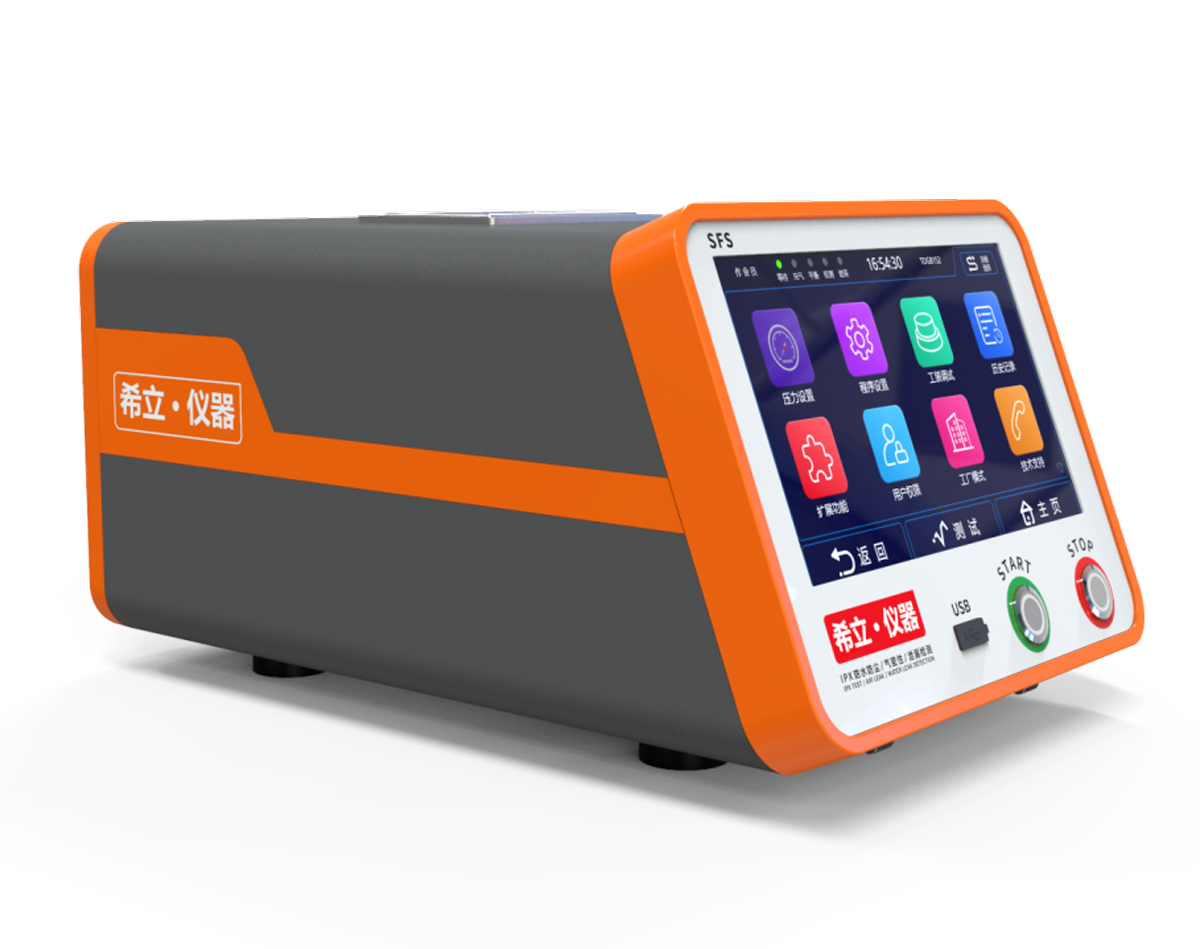

當產品密封治具制作好后，將工裝治具與希立儀器SFS氣密性檢測儀連通，選擇正壓測試，輸出200~250kPa的測試壓力，在確保產品被測部位密封OK后，通過偵測壓力衰減判定產品狀態，然后通過儀器精準的判斷出所測產品的良莠。

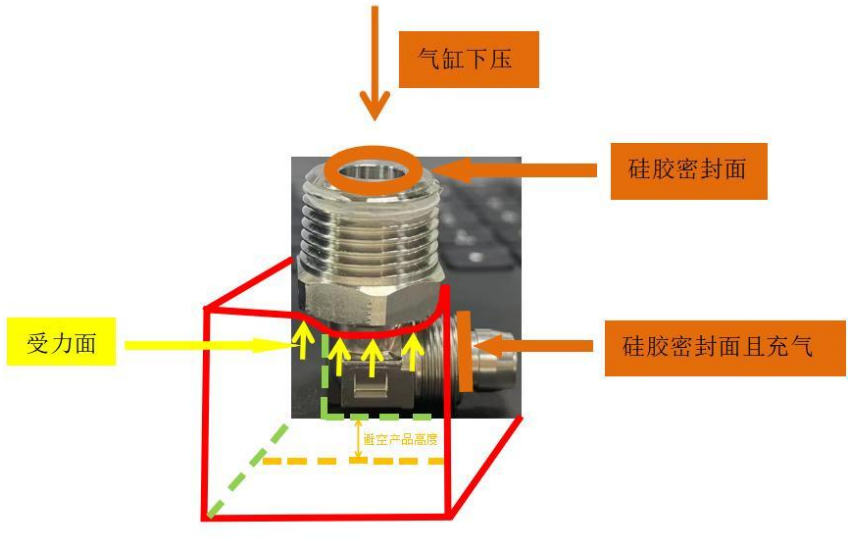

金屬L型旋轉式接頭氣密性檢測原理：制做上下兩件模具，通過上模下壓后密封產品一面，利用側推氣缸密封產品另外一面，然后通過希立儀器的SFS氣密性檢測儀給這個密封的腔室輸入壓力，運用直接正壓測試法直接測試，然后通過儀器精準計算出產品的泄漏值 并判斷出產品的良莠。
