齒輪泵是依靠泵缸與嚙合齒輪間所形成的工作容積變化和移動來輸送液體或使之增壓的回轉泵。由兩個齒輪、泵體與前后蓋組成兩個封閉空間，當齒輪轉動時，齒輪脫開側的空間的體積從小變大，形成真空，將液體吸入，齒輪嚙合側的空間的體積從大變小，而將液體擠入管路中去。為保證齒輪泵能正常工作，產品在出廠前需要對其齒輪泵氣密檢測，進行整體密性檢測。

那么齒輪泵氣密檢測是如何進行的呢？接下來希立儀器將為大家分享一個齒輪泵密封性檢測案例。

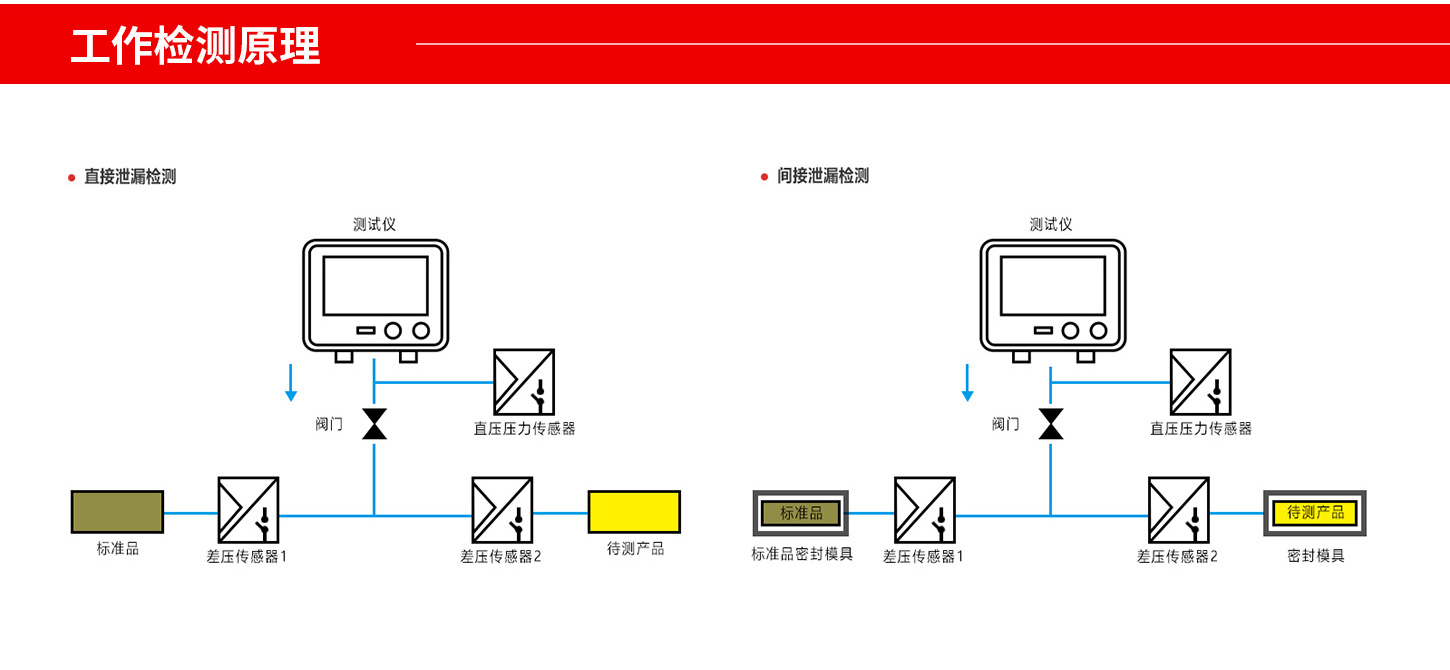

齒輪泵氣密檢測工作原理：

齒輪泵氣密檢測儀將測試需要的壓力精準壓力輸出，經過閥門1和壓力傳感器到達待測產品內部。關閉閥門1切斷氣源輸入，保持閥1、壓力傳感器、待測產品之間的壓力平衡。檢測分析閥1與壓力傳感器及待測產品之間的壓力衰減，如壓力在衰減，則說明齒輪泵氣密檢測狀態異常。

現在我們來對產品結構進行分析，我們可以看到產品除了齒輪轉軸部位外，其它部位都為密封狀態，所以檢測時我們以產品這個部位為充氣口，根據產品仿形制作工裝治具。根據客戶檢測需求我們給產品配置了無線掃碼槍，檢測時可以快速錄入產品信息，提高檢測效率和保障產品的可追溯性。檢測前我們將制作好的工裝治具和希立氣密性檢測儀相連接，將檢測的壓力設置為600KPa，選擇正壓直壓的檢測方式，具體的檢測步驟如下：

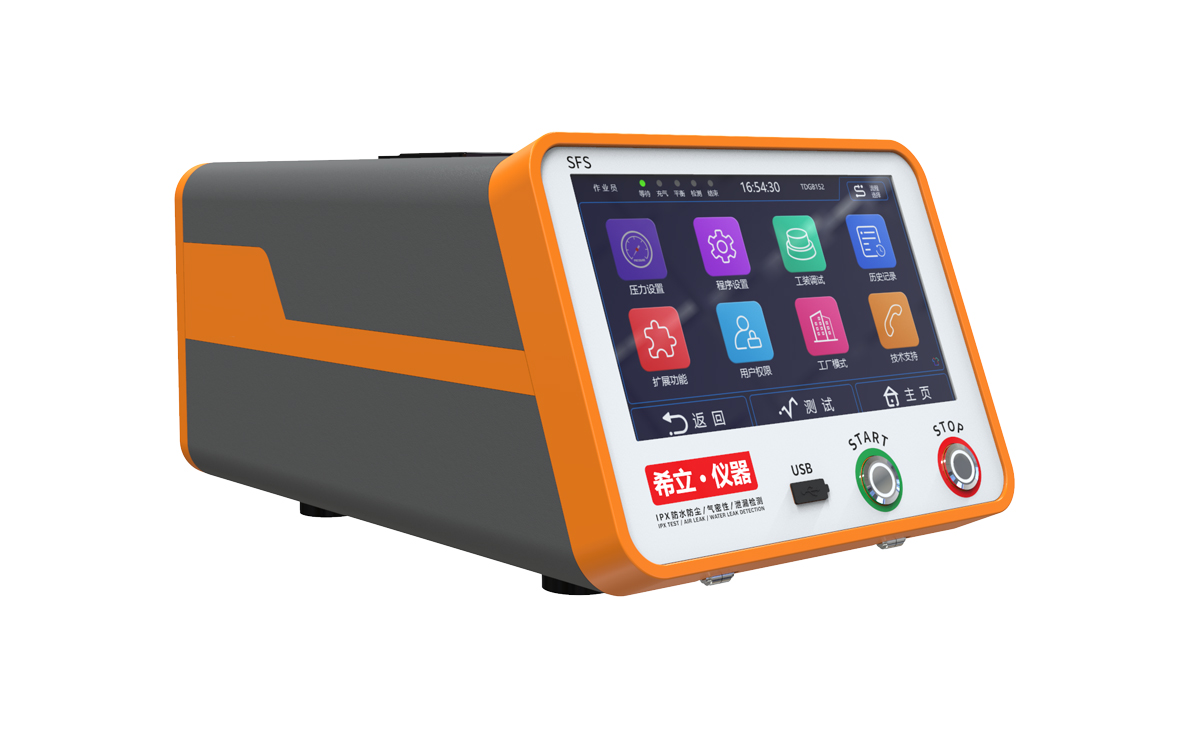

第五代氣密性檢測儀

1、掃碼槍掃描產品，人工將待測品裝入固定治具中；

2、雙手啟動,然后滑軌氣缸將下模推到準確位置，氣缸下壓進行推壓產品，從而對產品進氣孔封堵；

3、儀器開始向模具內供氣，經過充氣 穩壓（穩壓的作用是平復壓力的高峰與低谷，使儀器采集數據更加科學精準），然后由儀器計算分析充入的氣體壓力是否有下降；

4、在確認模具不泄漏的前提下，如果壓力減少則說明,產品沒有達到密封的要求，反之則表示產品能達到密封的要求；

5、OK品綠燈顯示，NG品紅燈顯示，蜂鳴器報警測完成后取出產品。
