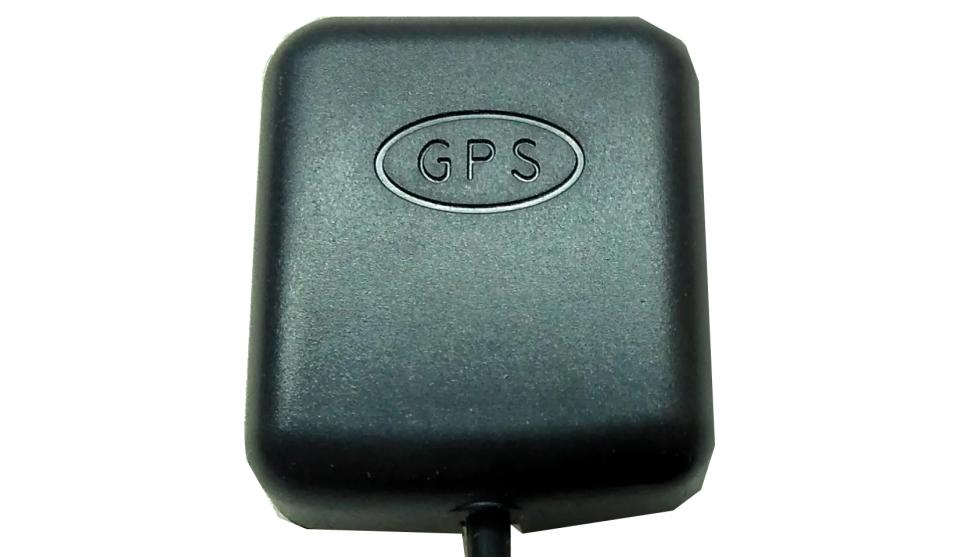

GPS模塊是集成了RF射頻芯片、基帶芯片和核心CPU的一個集成電路。GPS模塊可以提高導航靈敏度，縮短定位時間，同時也能快速進入定位應用狀態。為了保證GPS模塊能長時間正常工作，須要對其進行密封性處理，密封性有沒有符合標準，需通過氣密性檢測儀來進行GPS模塊氣密性測試，需要進行GPS防水檢測。

那么是怎樣進行GPS模塊氣密性測試的呢？接下來希立儀器將與大家分享一則GPS模塊氣密性檢測案例。

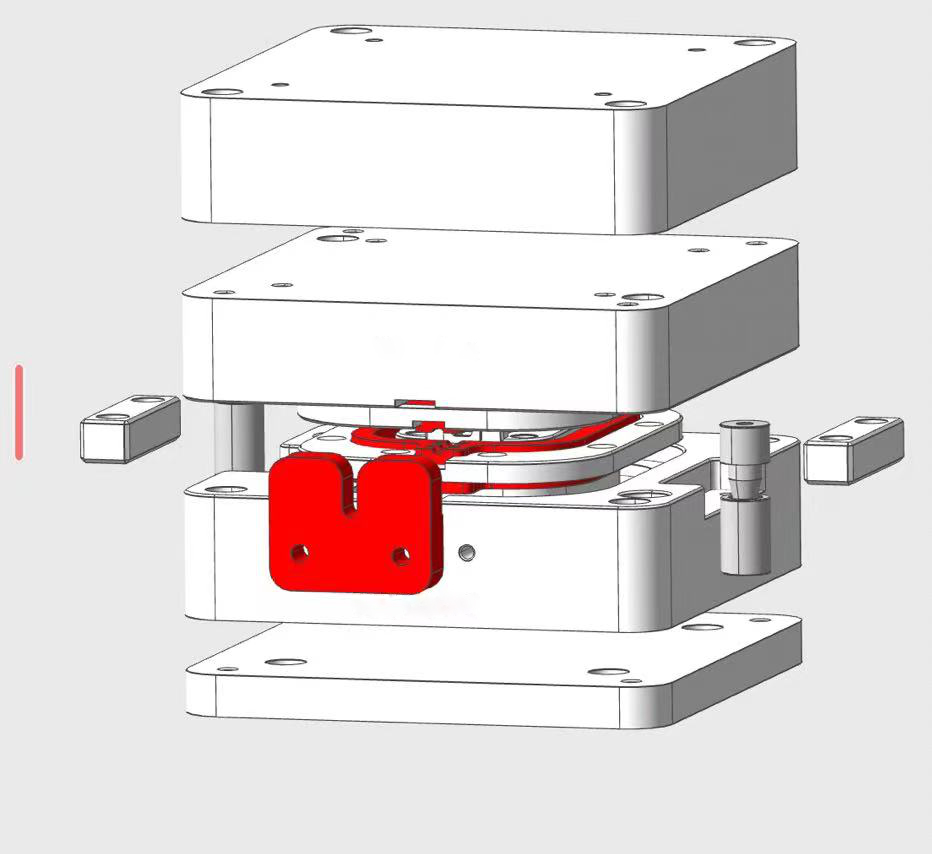

我們氣密性檢測主要測試GPS模塊主體上下蓋超聲壓合的緊密性，以及封堵線速的密封性。在測試前，我們需要為產品量身定制一個檢測用的工裝治具，治具上下模具壓合帶硅膠密封，形成密封腔體，然后通過氣密性檢測儀，從下模向上施加對應測試壓力，通過壓力衰減判斷產品良莠。

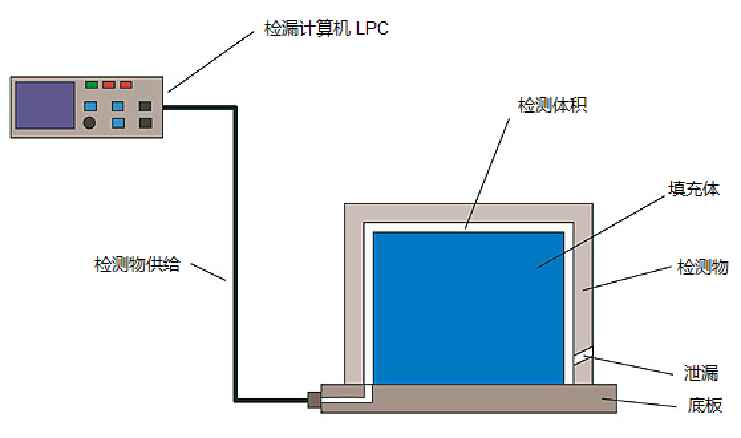

本次我們測試的標準為GPS模塊防水檢測等級為IPX8，采用容積測試方法，具體的測試操作步驟如下：

1、將氣密性檢測儀與工裝治具相連接，并調試好；

2、人工將待測品裝入固定治具中；

3、雙手啟動,然后氣缸上下模具壓合，從而產品不移位，上下模具封堵；

4、儀器開始向模具內供氣，經過充氣、穩壓（穩壓的作用是平復壓力的高峰與低谷，使儀器采集數據更加科學精準），然后由儀器計算分析充入的氣體壓力是否有下降；

5、在確認模具不泄漏的前提下，如果壓力減少則說明，產品沒有達到密封的要求，反之則表示產品能達到密封的要求；

6、OK品亮綠燈儀器顯示屏上顯示PASS，NG品亮紅燈儀器顯示屏上顯示FAIL并出現蜂鳴器報警，測完成后取出產品。
