穿刺器是一種刺穿腹壁，并為其他手術器械提供進入體腔通道的手術器械，屬于一種微創(chuàng)手術器械。穿刺器也是氣體進出的通道，便于控制手術所需的氣腹進行檢查或手術操作。在氣腹充足的情況下，穿刺器撐開了腹腔與臟器之間的距離，為術者提供相對寬闊的視野和易于操作的手術環(huán)境。為了防止穿刺器在人體腹腔內部形成氣腹后出現泄漏現象從而影響手術的進行，出廠前須進行嚴格的穿刺器氣密性檢測。

那么穿刺器氣密檢測要如何做呢？根據國醫(yī)藥行業(yè)一次性使用腹部穿刺器標準：穿刺器應有良好的阻氣性，經4kPa氣壓，冒出的氣泡應小于20個；穿刺器應有良好的密封性，經4Kpa氣壓，應無泄漏。

在分享穿刺器檢測案例前，我們先來了解一下穿刺器的制作工藝和材料：穿刺套管由套管、注氣閥、連接壓塊、阻氣密封蓋等組成，注氣閥、套管等由ABS或PC材料制成，墊圈由硅橡膠材料制成，穿刺錐由不銹鋼12Cr18Ni9或塑料ABS材料制成，穿刺刀由12Cr18Ni9材料制成。

穿刺器氣密性檢測方法解決方案：

1、通過實驗室泡水檢漏設備測試出標準件的測試參數；

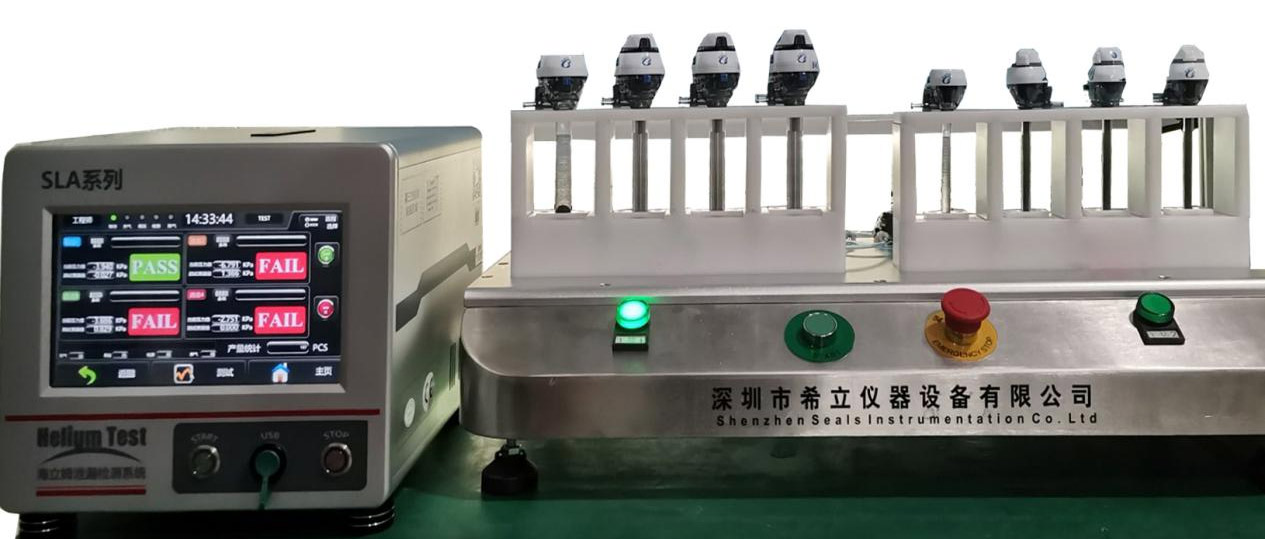

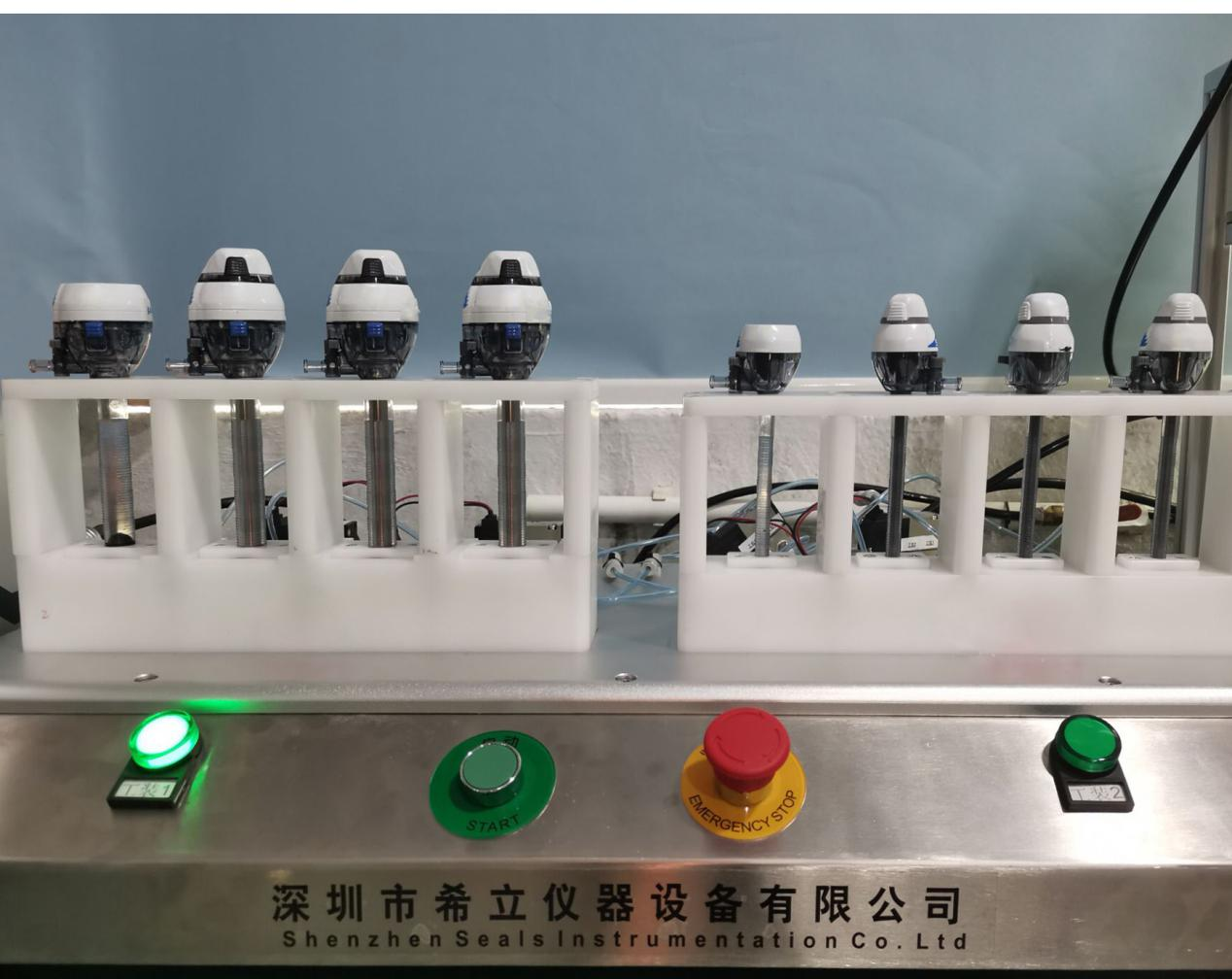

2、根據穿刺器外形量身定制工裝治具，通過希立氣密性檢測儀及穿刺器定制工裝治具，可以實現穿刺器帶殼及不帶殼的氣密性檢測，同時可檢測4個或者8個產品（如下圖所示）；

3、測試前先在穿刺器氣密性檢測儀上設置好檢測參數，再將穿刺器插入工裝治具內，然后啟動氣密性檢測儀；

4、案例中我們采用多通道氣密性檢測儀，儀器首先檢測左邊的四個帶外殼產品，測試結束后再拔出穿刺器插入右邊四個工裝治具內進行不帶殼的密封性測試；

5、這樣一次性我們就可徹底完成四套產品氣密性測試，不用再回過頭來進行第二次測試，大大提高了檢測效率。

6、測試結束后，穿刺器氣密性檢測儀屏幕上會顯示出產品的檢測結果，良品顯示為PASS，不良品顯示為FAIL。
