在氣密性檢測過程中，偶爾會出現氣密性檢測儀儀顯示負泄漏值的現象，難道是檢測儀出故障了嗎？其實氣密性檢測儀負值有很多原因會導致這種現象的發生，不一定是儀器出現了故障。

在解決這個問題之前，先跟著希立儀器來了解一下氣密性檢測的測試原理：氣密性檢測儀在產品腔體內充入一定壓力的氣體，到達設定的壓力值后再斷開氣體供給，靜置一段時間待氣壓穩定后，壓力傳感器對內部壓力衰減狀況進行監測，當衰減超過標準泄漏值允許范圍時，則判定產品存在泄漏。

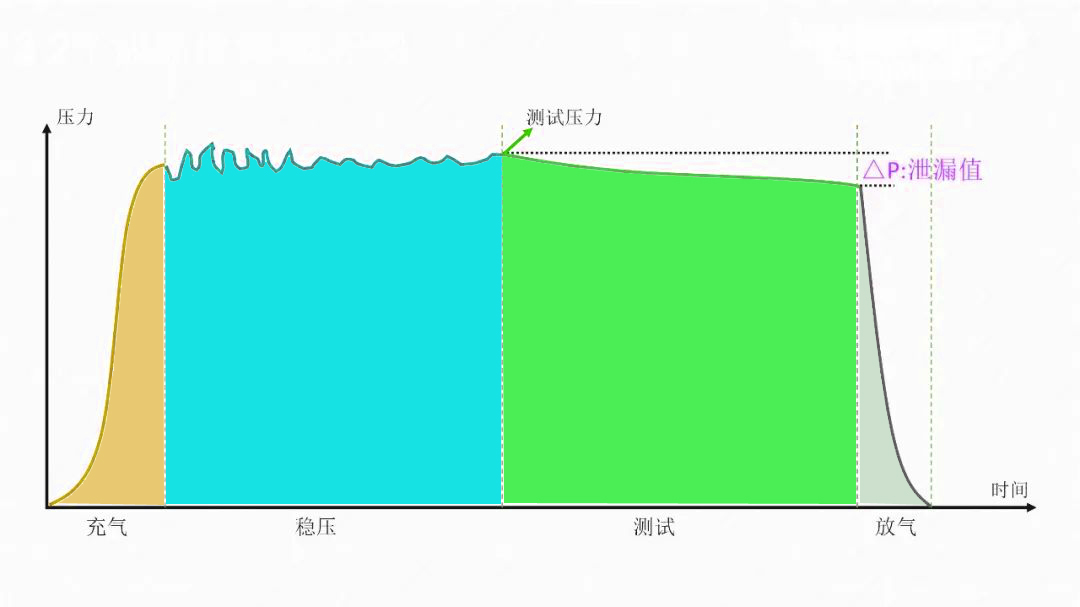

氣密檢測原理圖

我們所說的氣密性測試泄漏值是指在測試過程中，穩壓后的壓力減去測試后的壓力得出的值。當測試結果出現負泄漏值時，則說明穩壓后的壓力跟測試壓力比，處于上升狀態中。

氣密性檢測儀負值為什么會出現呢？

泄漏值的計算公式是我們探尋原因的理論基礎，根據理想氣體狀態方程（Equation of state of ideal gas）PV=nRT公式，我們可以得出氣體處于平衡狀態時，壓強跟體積、溫度有關。希立儀器根據十多年的行業經驗從理論到實踐應用中對其做出了總結，一般情況可以分為以下六種：

1.密封圈（或密封膠）擠壓變形。在限位沒有做好的情況下，測試過程中密封圈沒有一次被壓到位，在穩壓或測試時密封圈一直被擠壓變形，被密封腔體體積會變小，依據PV=nRT得出P=nRT/V，V變小，即壓力P值會上升，所以出現負值；

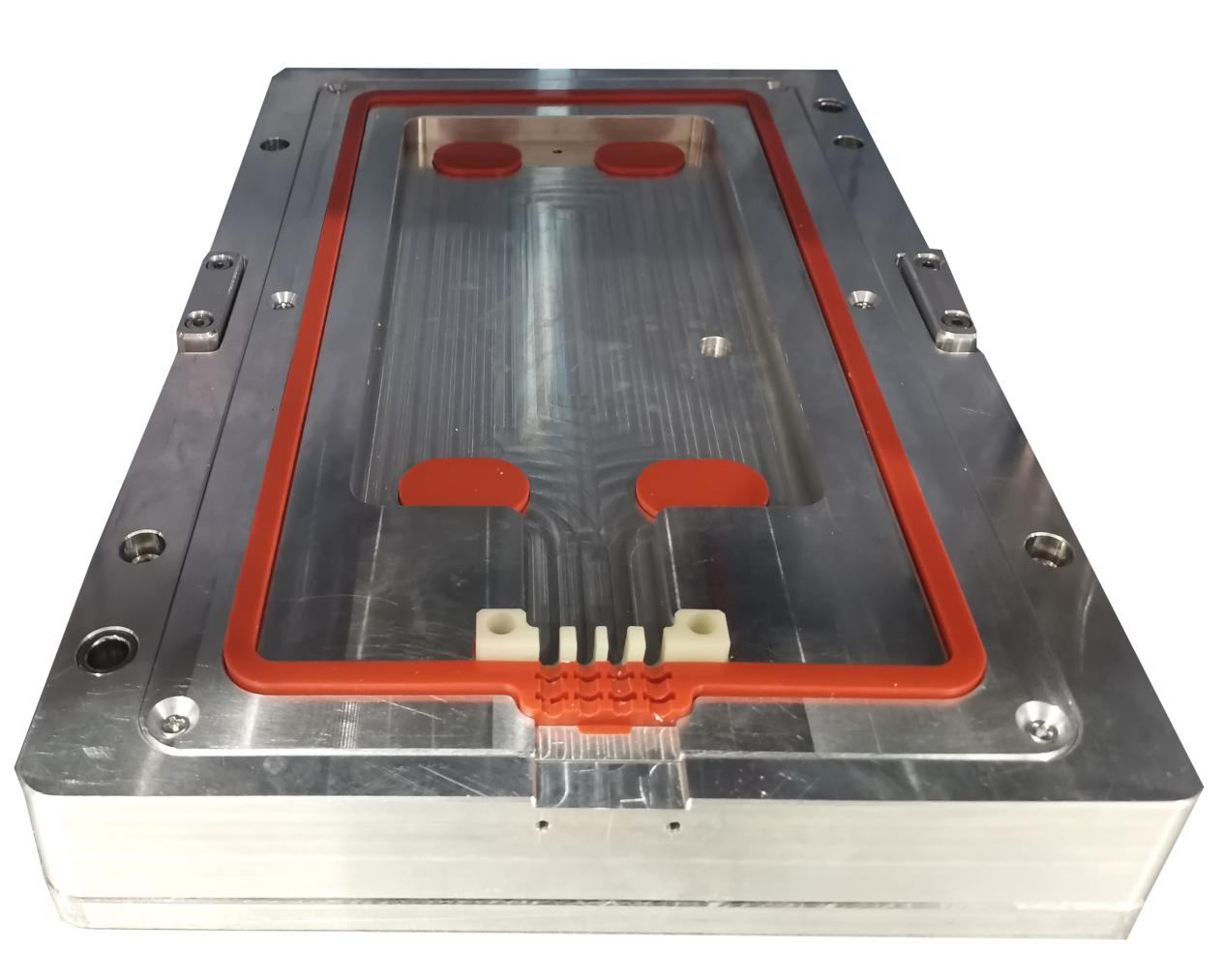

密封圈示意圖

2.模具限位設計未到位。產品在測試過程中，充氣壓力使得產品變形（主要針對袋子，或有韌性的殼體）、或封堵內硅膠變形，導致待測品 內部體積，在測試階段變小，出現氣密性檢測儀負值；

限位待測品示意圖

3.溫度的改變。檢測儀周邊溫度、模具本身溫度等環境溫度升高，依據P=nRT/V T變大，P壓力也會上升，導致出現氣密性檢測儀負值；
4. 產品在測試過程中變形。比如手表后殼，在加壓時腔體變大，在穩壓或測試時由于腔體恢復原狀變小，壓力上升，用標準端壓力減去上升的壓力，就會出現負值；
5. 氣缸壓力過大，導致測試過程中，產品被一直往下壓，擠壓產品內部空間，V變小，導致P變大，導致泄漏值為負值；

6.在使用差壓檢測方式的過程中，標準口漏氣，而另一邊的待測品沒有泄漏情況，也會導致泄漏值出現氣密性檢測儀負值。

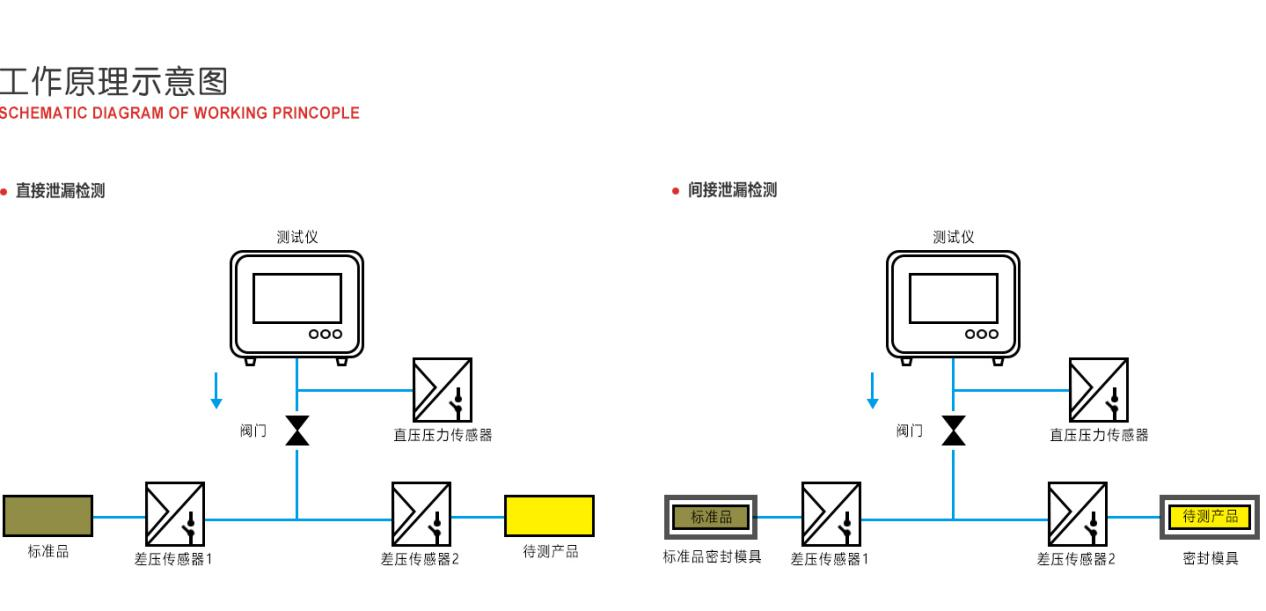

差壓式氣密檢測原理圖

那么當出現負泄漏值時，我們該如何處理呢？在這里希立儀器根據自己的實踐經驗給出了如下建議：
1、在工裝的進氣管套上“保溫管”；
2、不要讓冷風/空調對著檢測儀吹，盡量讓外部壓力和測試治具中的內部壓力保持一致；
3、如果是密封圈/膠過高、模具支撐沒做好，可以在裝配過程中給測試治具加個合適的“限位柱”作支撐；
4、產品變形，要采用差壓的檢測方式解決，可以抵消變形的影響；

5、可以通過更換小缸徑的氣缸避免出現這些情況；

6、標準口漏氣可以通過更換標準件的方式，讓泄漏值恢復正常。
