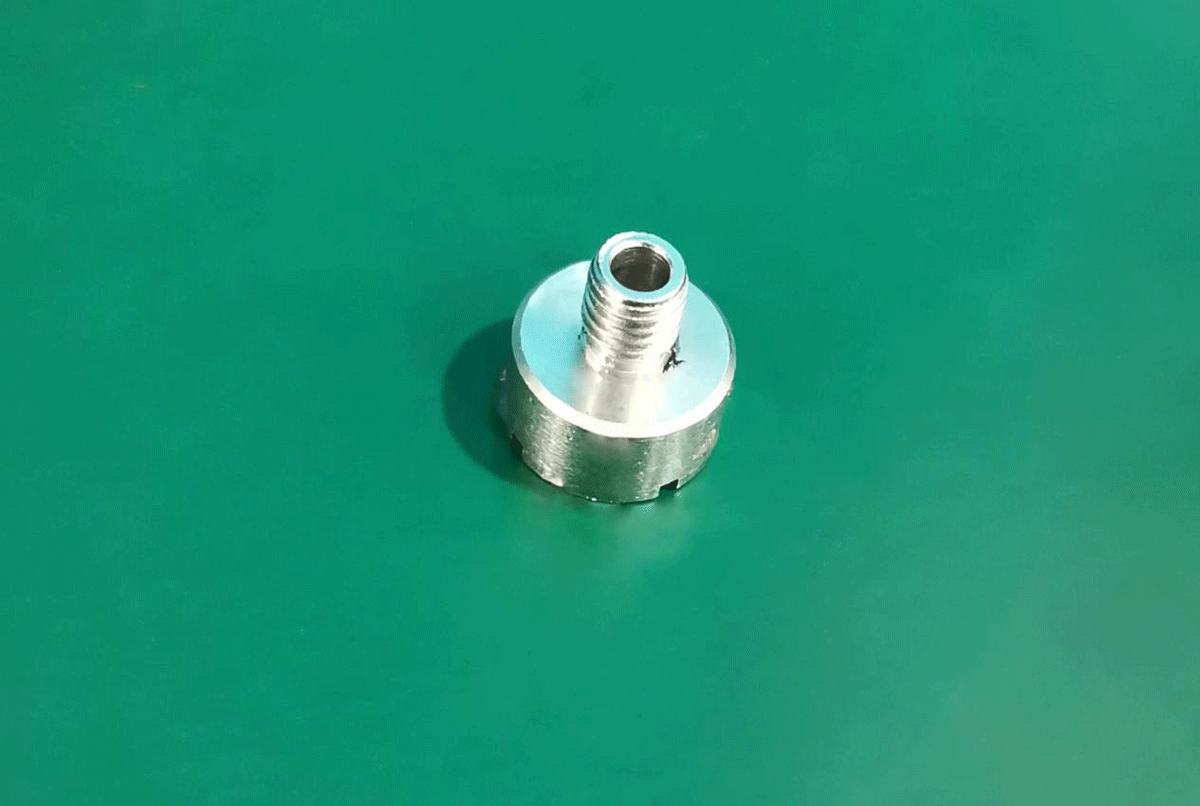

防水透氣閥是一種將蒲微eptfe膜注塑以超聲焊接方式形成密封的組件。防水透氣閥主要有兩個重要指標：一個是透氣量；另一個是防護等級。防水透氣閥有效透氣和防水性能是作為檢測其性能的關鍵指標，特別是有效透氣率。那么如何快速、便捷地檢測防水透氣閥的有效透氣率呢？希立儀器接下來將與大家分享一則關于防水透氣閥流量氣密性測試、阻水測試技術應用特點案例。

根據客戶需求，本次透氣閥流量氣密性測試需要同時進行流量測試和阻水測試，流量測試的壓力為150kpa，雙通道獨立判定，先測流量再測阻水，一臺直壓氣密性檢測儀需同步滿足兩種需求。

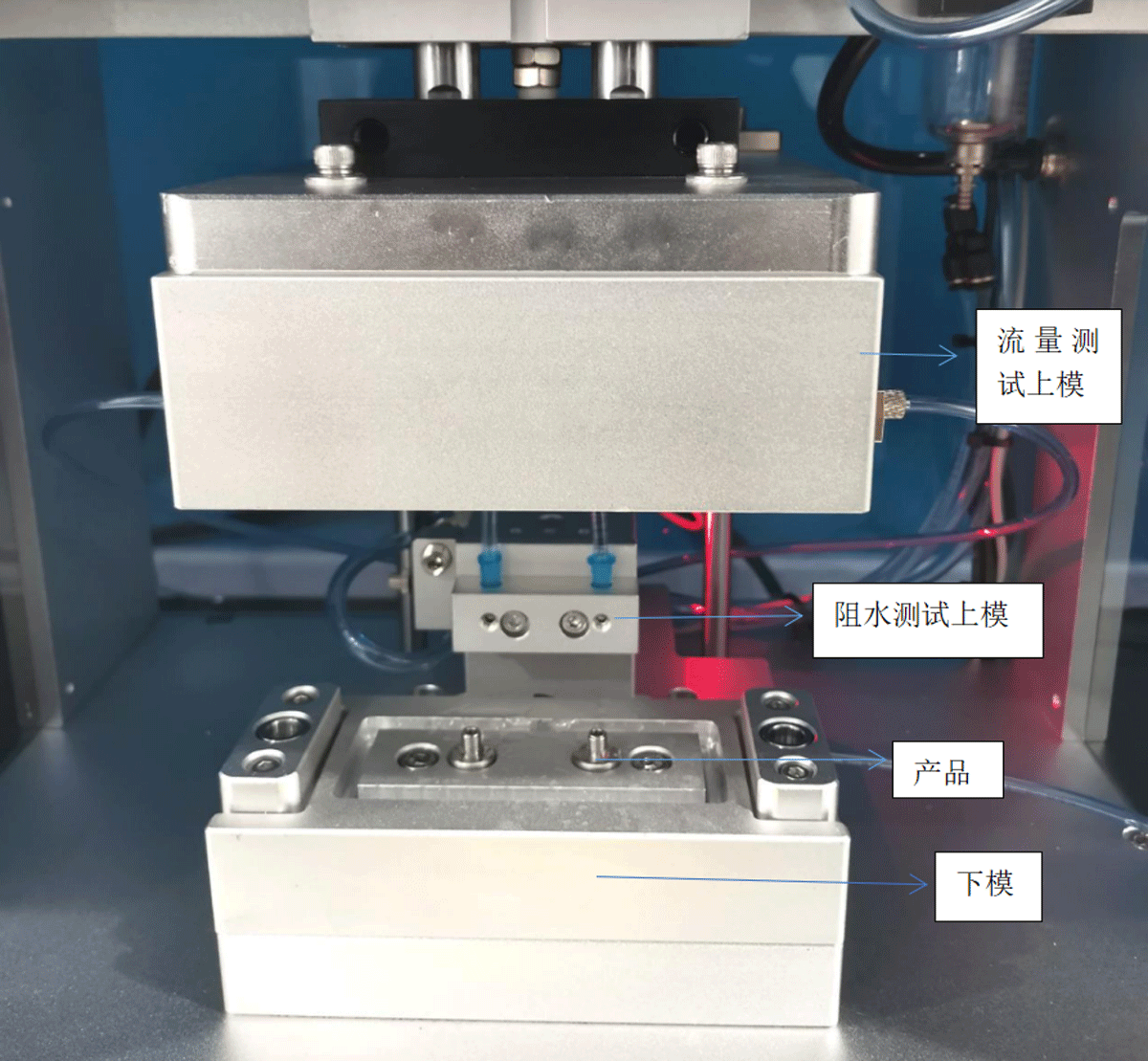

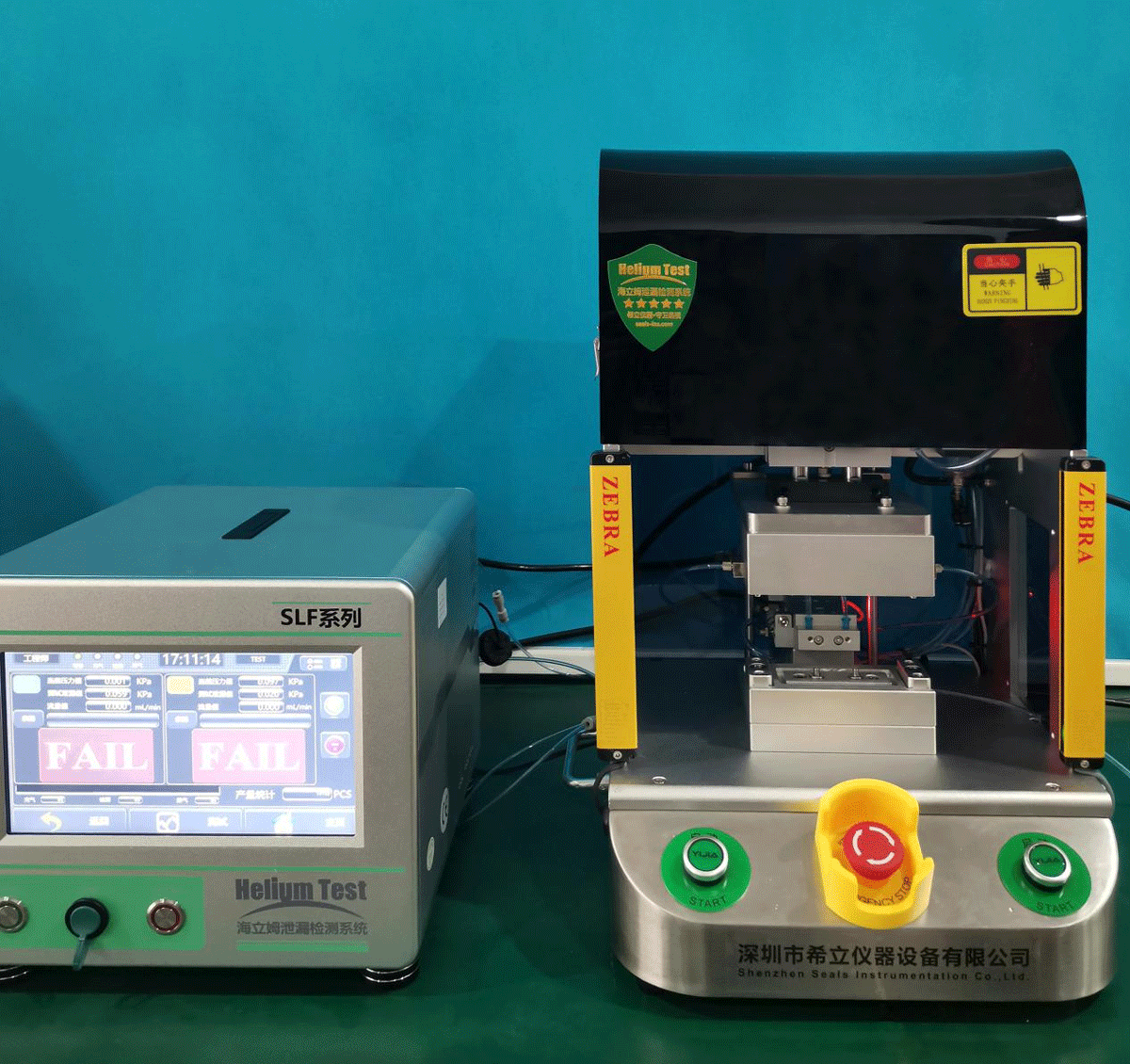

根據客戶需求希立儀器工程師做出了解決方案，先選擇一臺SLF流量氣密測試儀，然后根據客戶提供的樣品制作工裝治具，如下圖所示：上下模用于流量測試，側面可推出的模具用于阻水測試，當流量測試結束后再進行阻水測試。

 透氣閥流量氣密性測試具體步驟如下：

1、為產品量身定制透氣閥流量氣密性測試工裝治具；

2、將希立儀器流量檢測儀與阻水透氣閥工裝治具連接；

3、在透氣閥流量氣密性測試儀上設置好檢測參數，如測試壓力、充氣時間、穩壓時間、測試時間、泄漏速率等；

4、將產品放入透氣閥流量氣密性測試工裝模具內；

5、啟動流量檢測儀，儀器上模下壓，開始對模具內的產品充氣，壓力為150kpa，通過加壓穩壓后，儀器計算出所測產品的泄漏率來；

6、所測泄漏率小于標準泄漏率時，儀器屏幕顯示PASS亮綠燈，為良品，反之顯示FAIL亮紅燈為不良品；

7、流量測試結束后，上模上升，側面阻水測試模具橫向移動下壓密封模具，開始對產品進行阻水測試，測試結果顯示方式與流量測試相似。

8、測試結束后，阻水測試上模退回，拿出產品，可繼續下一組透氣閥流量氣密性測試工裝。
