傳感器氣密性測試，傳感器是接收信號或刺激并反應的器件，能將待測物理量或化學量轉換成另一對應輸出的裝置。被廣泛用于自動化控制、汽車智能、安防設備等領域，因為長期安裝于戶外會遭到雨水的侵襲，所以傳感器防水是必須的，需要傳感器氣密性檢測儀進行防水測試。才能保證其內部的芯片不會被侵襲的雨水損壞，能正常運行。

那么傳感器密氣密性測試、防水測試是如何進行進行的呢？

相信很多人對傳感器防水測試這個問題很好奇，接下來希立儀器將為大家提供一則關于傳感器氣密性防水檢測的案例，希望大家能從中得出自己想要的答案。

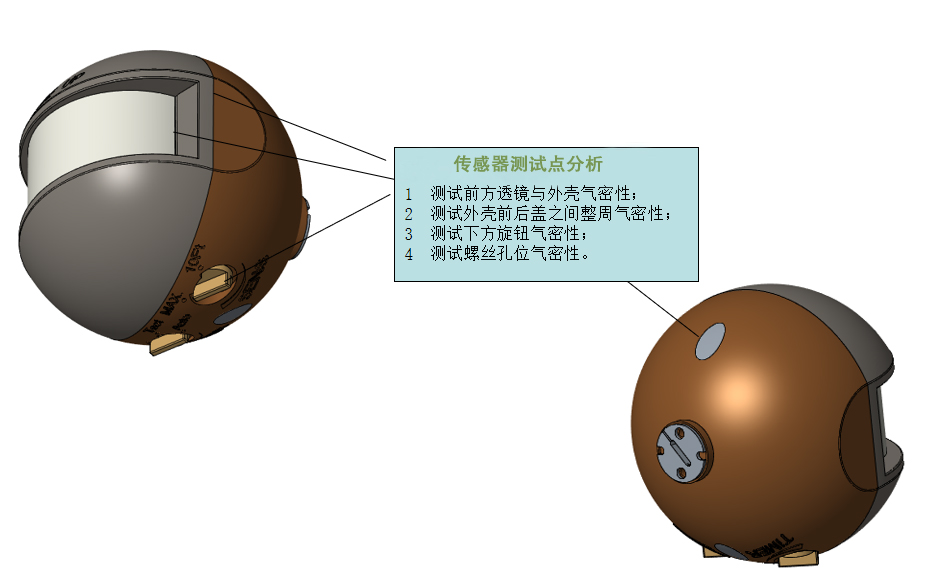

我們以球型傳感器為例（示意圖如下），先來分析傳感器的構造及氣密性檢測要點和難點。

我們從產品的構造和工藝來看，總結出客戶提供的球狀傳感器氣密性測試要求有五點：

1、前方透鏡與外殼氣密性；

2、外殼前后蓋之間整周氣密性；

3、螺絲孔位氣密性；

4、下方旋鈕氣密性；

5、測試壓力5kpa。

從測試要求來看，前方透鏡與外殼相接處、螺絲孔處、下方旋鈕處這幾個測試點無論哪個點出現紕漏，產品都是不良品。所以希立儀器工程師決定采用容積測試法來對其進行密封性氣密性檢測，容積測試原理如下：

在決定了檢測方法后，我們再來看產品是否可以直接進行檢測？通過觀察產品無可以直接進行檢測的充氣口，所以我們在檢測前還得為其量身定制專用的密封性檢測模具工裝（如下圖所示）：

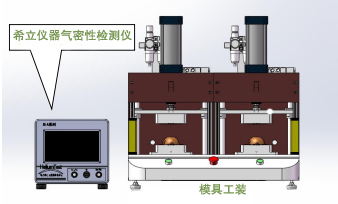

制作好工裝模具后，我們將希立儀器氣密性檢測儀與工裝相連，為了提升產線檢測速度，我們特定制了一臺雙通道設備工裝模具，圖如下：

當儀器與工裝安裝好后，接通電源、氣源，然后開始進行傳感器密封性氣密性檢測，

傳感器氣密性測試具體操作步驟如下：

（1）根據產品結構量身定制防水檢測模具；

（2）將產品放置于檢測模具內，在希立儀器氣密性檢測儀上設置好充氣時間、穩壓時間、測試時間等檢測參數；

（3）啟動氣密性檢測儀，工裝模具上模下壓，將微動開關密封于模具內；

（4）傳感器氣密性測試儀器對模具內進行充氣、穩壓、測試操作；

（5）傳感器氣密性測試儀器根據測試得出數據計算出所測產品泄漏率來；

（6）傳感器氣密性測試儀器將計算出的泄漏率與標準泄漏率進行比較，自動判斷出所測產品是否合格，合格品儀器屏幕上會顯示PASS及亮綠燈，不合格品則會顯示FAIL及亮紅燈，采用多工位操作工裝臺可以提高檢測效率，大大降低檢測時間成本。
