散熱器氣密性檢測儀，散熱器是一種給電器中的易發熱電子元件散熱的裝置，多由鋁合金，黃銅或青銅做成，如電腦中CPU中央處理器、電視機中電源管、行管、功放器中的功放管都要使用散熱器。一般芯片散熱器是由銅材料高溫壓合而成，所以壓合層之間很容易出現不密封的情況。因此，芯片散熱器出廠前必須通過氣密性檢測來判斷其質量是否合格。

那么芯片散熱器氣密性測試如何進行的呢？

我們來分析一下芯片散熱器氣密性檢測的需求及要點，希立儀器歸納了一下，如下表所示：

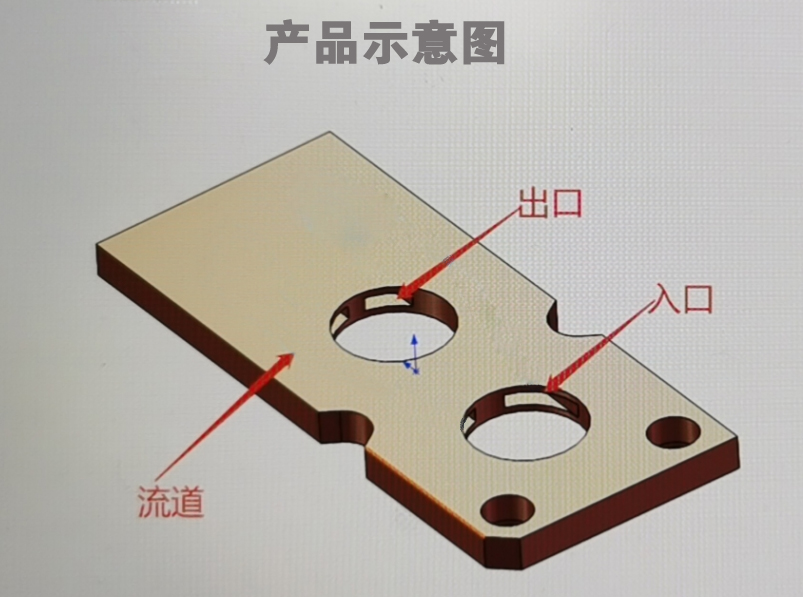

明白產品檢測需求和要點后，我們?cè)賮?lái)看看芯片散熱器的構造及密封工藝，如下圖所示：

芯片散熱器氣密性檢測儀操作步驟如下：

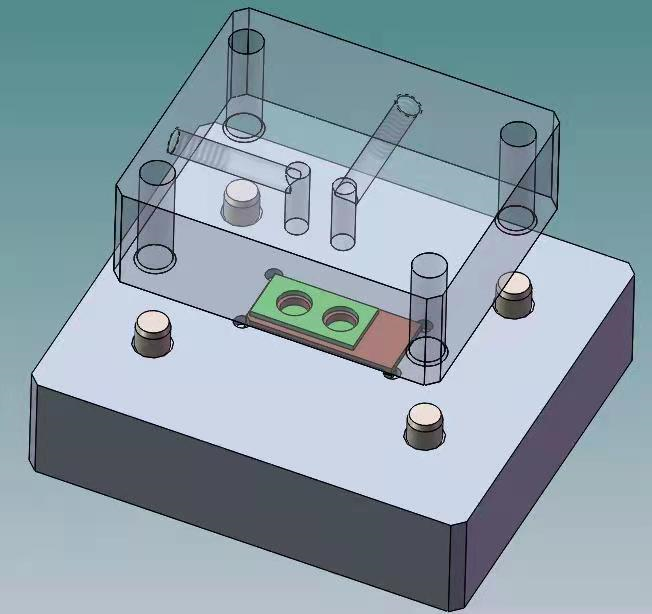

1、根據量身定制散熱器氣密性檢測專用治具（如下圖所示）；

2、將產品放置于模具之中，在希立儀器氣密性檢測儀上設置好相關檢測參數；

3、雙手啟動氣密性檢測儀，然后氣缸兩側進行推壓，后方氣缸側推推塊封堵通孔；

4、儀器開始向模具內供氣，經過充氣、穩壓（穩壓的作用是平復壓力的高峰與低谷，使儀器采集數據更加科學精準），然后由儀器計算分析充入的氣體壓力是否有下降；

5、在確認模具不泄漏的前提下，如果壓力減少則說明產品沒有達到密封的要求，反之則表示產品能達到密封的要求；

6、OK品綠燈顯示，NG品紅燈顯示，蜂鳴器報警測完成后取出產品。

希立儀器氣密性檢測儀介紹：

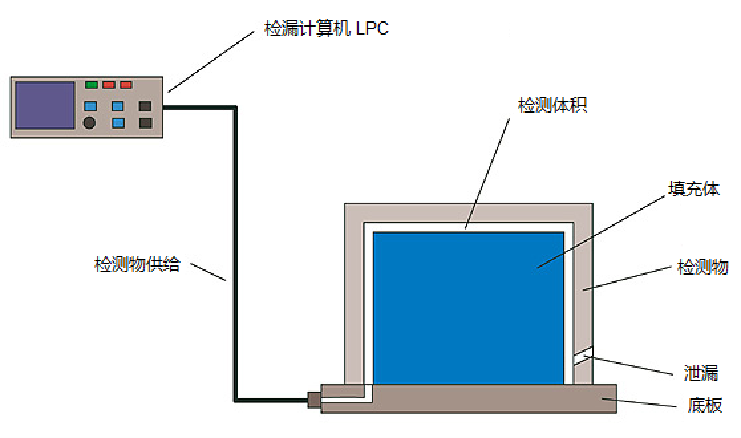

精密散熱器氣密性檢測儀主要應用干燥的壓縮空氣為介質的半自動或全自動泄漏檢測中，對被測工件充氣加壓（或負壓）并確定所充氣體是否泄漏。泄漏的氣體是不能直接被測量的，而是通過外泄氣體所產生的效應入手，也就是說當把工件和壓縮空氣氣源切斷后，如果氣體外泄則工件內部的壓力必然要發生變化，我們要測量的便是這個壓力變化。通過計算壓力工件內部壓力變化，來完成生產線上的被測產品的良莠判定。

希立儀器氣密性檢測儀、防水檢測儀工作原理說明：

1、測試儀將測試需要的壓力精準壓力輸出-經過閥門1-經過壓力傳感器-到達待測產品內部；

2、關閉閥門1切斷氣源輸入，保持閥1、壓力傳感器、待測產品之間的壓力平衡；

3、檢測分析閥1與壓力傳感器及待測產品之間的壓力衰減；

4、如壓力在衰減，則說明散熱器氣密性測試狀態異常。
