波紋管是指用可折疊皺紋片沿折疊伸縮方向連接成的管狀彈性敏感元件。波紋管在儀器儀表中應用廣泛，主要用途是作為壓力測量?jī)x表的測量元件，將壓力轉換成位移或力。波紋管管壁較薄，靈敏度較高，工作時在內部壓力的作用下沿管子長度方向伸長，使活動端產生與壓力成一定關系的位移。一旦波紋管有破損或密封性達不到要求，那么會出現相關儀器測量數據不準確的結果，所以波紋管氣密性檢測是很有必須要的，測試合格后才能出廠銷售。

那么塑料波紋管氣密性檢測呢？塑料波紋管氣密性檢測和大多產品的密封檢測方法一樣，只不過要充分考慮產品變形對檢測結果的影響，可使用SLA波紋管氣密性檢測設備進行測試。

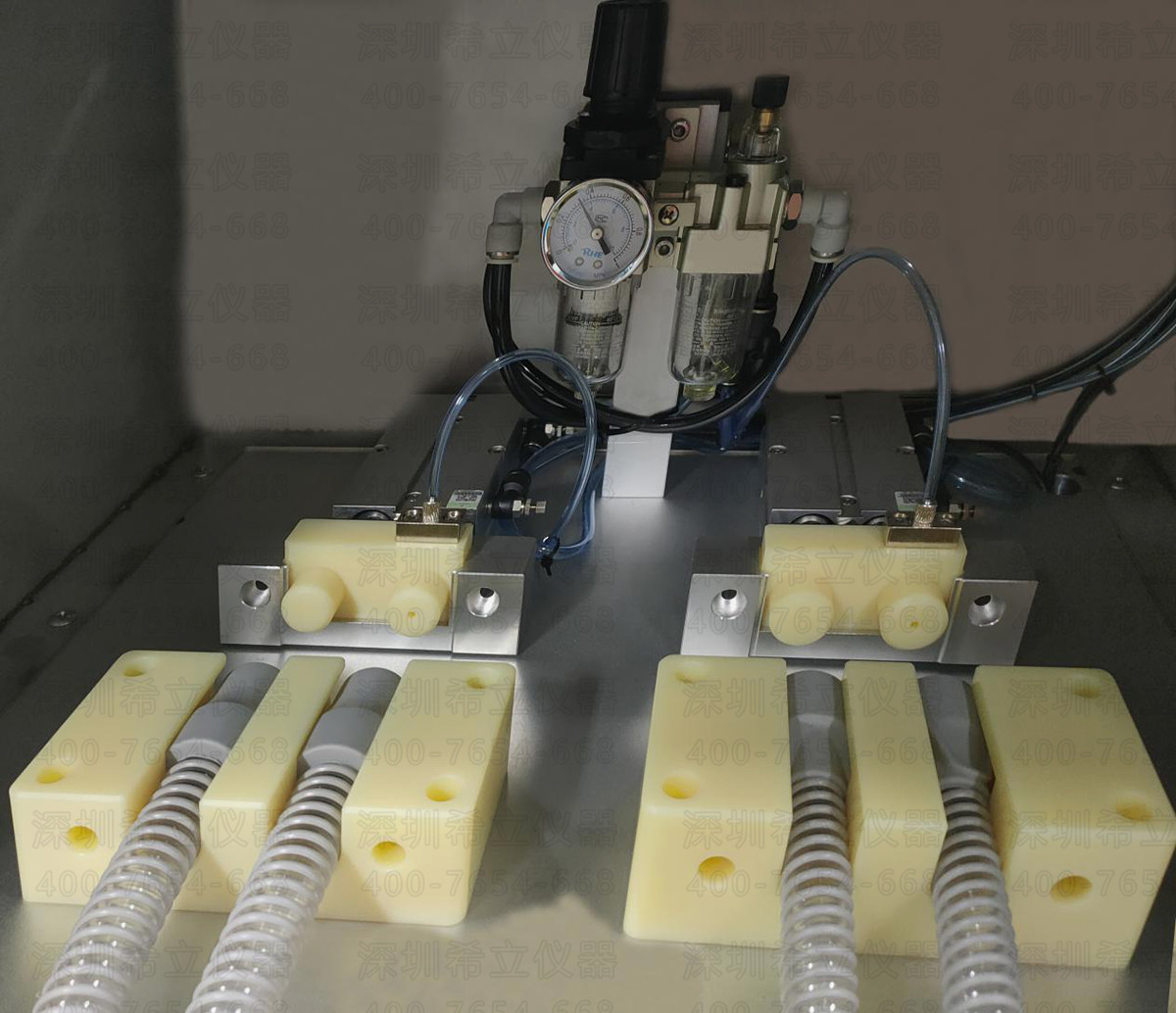

波紋管氣密性檢測時先要為產品量身定制氣密性檢測設備波紋管氣密性檢測的工裝夾具，因?yàn)椴y管容易變形和兩端都是端口，所以做夾具時需固定好波紋管和密封住波紋管的一端。（如下圖所示）

波紋管氣密性檢測工裝做好之后，將工裝夾具與希立儀器的氣密檢測儀相連接，然后采用氣密檢測儀對波紋管進行密封性檢測。氣密性檢測儀是以壓縮空氣為介質，對工裝與工件形成的檢測端充入目標壓力氣體，平衡一段時間之后進行檢測，氣密性檢測儀根據工件內部氣壓的微弱變化計算出所檢測產品的泄漏率，然后通過和儀器上設置的標準泄漏率進行對比，從而判斷出工件是否合格。

波紋管氣密性檢測難點分析：針對不同產品密封性檢測，檢測工裝都需要量身定制，由于塑料波紋管的產品特定性和材質特性，在制作工裝時一定要考慮到管子的變形因素和密封方案， 比如固定長度、固定粗細，當然還有好多具體的因素要考慮，比如管子是軟管硬管、管粗直徑、參數要求等等。產品模具工裝制作是比較復雜的，需要具體問題具體分析。當然，一臺穩定性好、精度高的氣密性檢測儀才是密封性檢測準確性的保證，如希立儀器SLA直壓系列氣密性檢測儀等。

本文源于深圳市希立儀器設備有限公司（suvdog.com），主營直壓\差壓\流量型氣密性檢測儀、防水測試設備，系統性為客戶解決氣密性檢測、IP防水檢測，氣密性檢漏問題，具有自主知識產權和持續創新能力,售后服務保障能力的高科技公司。
