微波雷達是一種神奇的電學器具，它由電磁波往返時間，測得阻波物的距離，常用于汽車防撞系統。由于汽車微波雷達需安裝于汽車車身外，經常會接觸到雨水，一旦其密封性不好，將會使內部傳感器受損，所以微波雷達在生產過程中一定要接受嚴格的密封性檢測，只有檢測合格的產品才能進入市場。那么微波雷達密封性檢測如何做呢？希立儀器接下來給大家分享一則汽車微波雷達氣密性檢測設備的應用案例，希望對大家了解相關知識有所幫助。

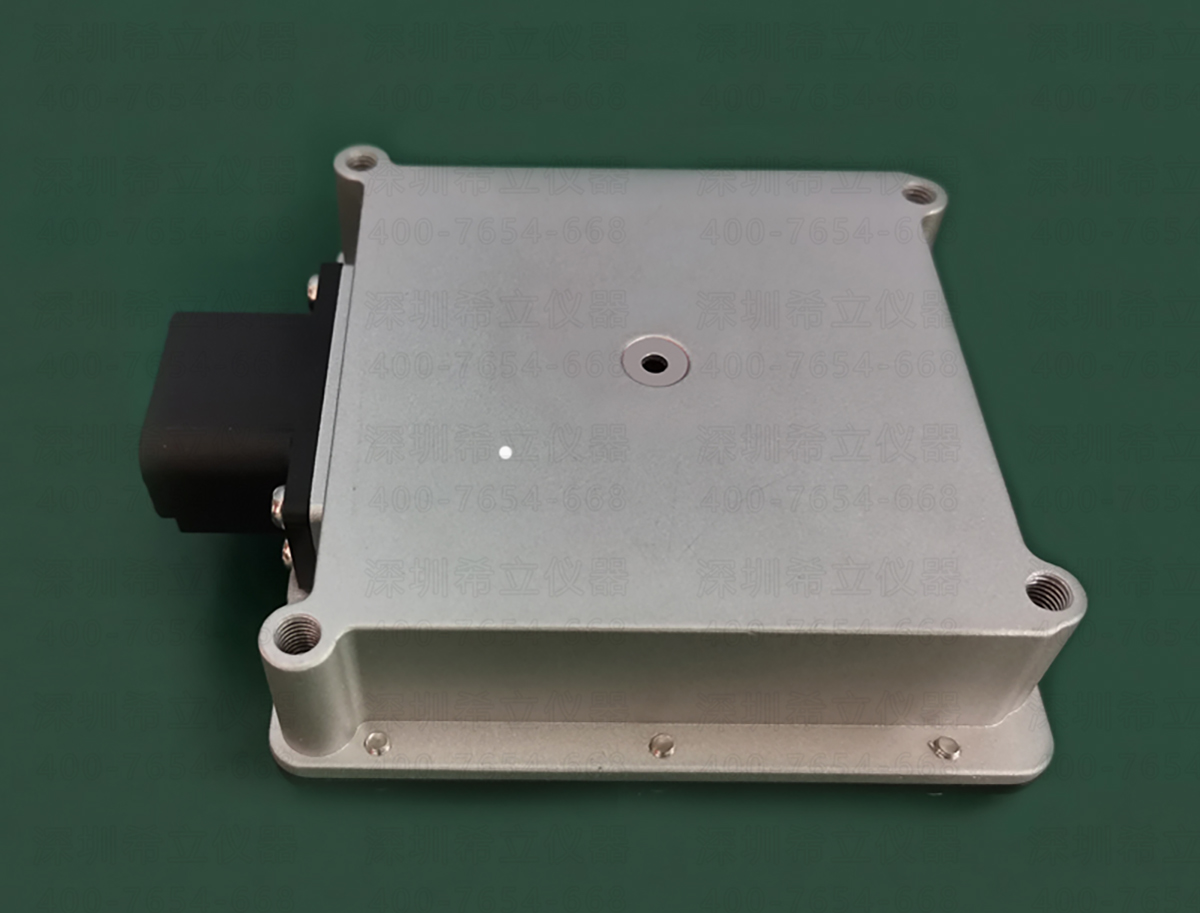

首先讓我們來了解下微波雷達的整體構造，如上圖所示，微波雷達外殼呈盒狀金屬結構，上下外殼處于密封狀態，在外殼的正面中心留有一個充氣孔，而雷達前段插口部位可能處于漏氣狀態。所以要檢測微波雷達密封性，必須要為其量身定制檢測模具，模具必須對雷達前段插口位置進行封堵，然后才能進行密封性檢測。

根據微波雷達結構和材質來看，我們決定使用氣密性檢測儀直壓間接檢測解決方案，該方案具體實施步驟如下：

1、根據微波雷達外形定制模具，模具分上模和下模，下模為固定結構，主要作用是對產品進行卡位和封堵，上模上帶有充氣頭，上模下壓后將產品密封于模具之中，如下圖所示；

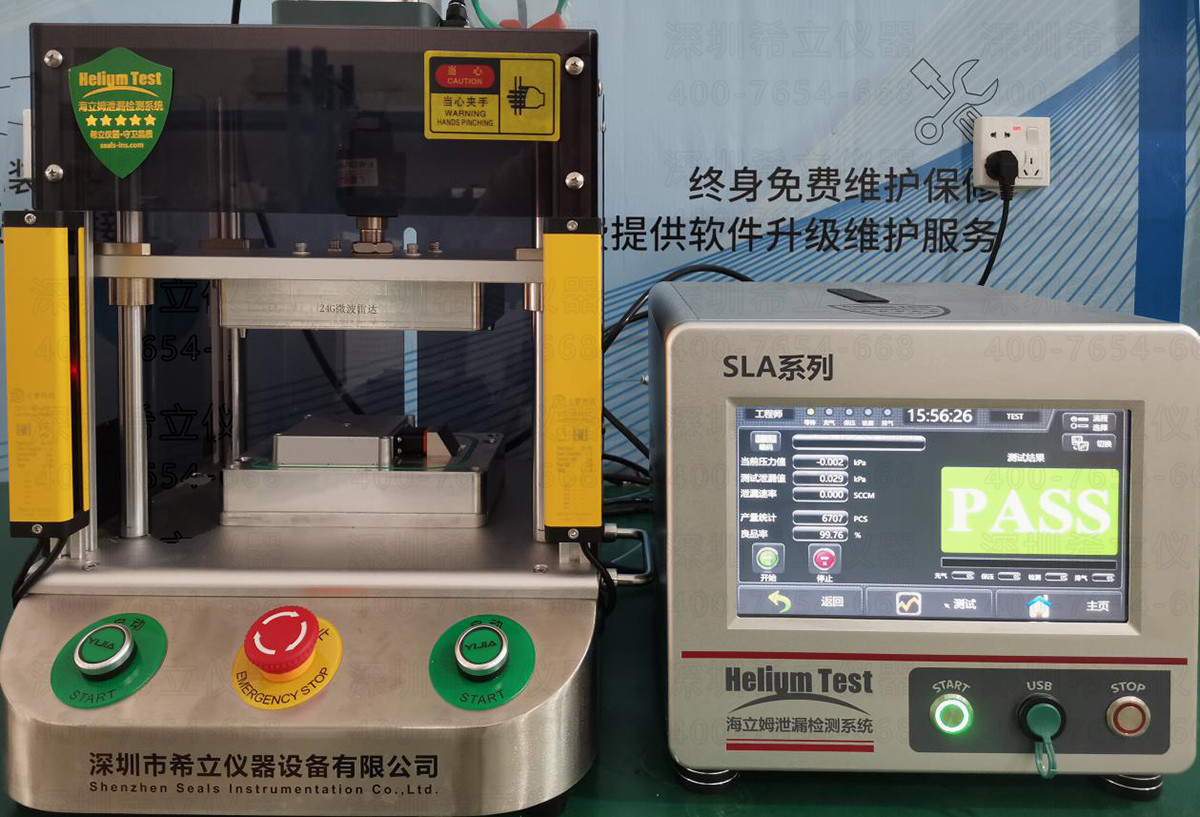

2、模具工裝定制好后，將工裝與希立儀器SLA氣密性檢測儀相連接，接通電源氣源；

3、將微波雷達放置于模具之中，在氣密性檢測儀上設置好檢測壓力、充氣時間、穩壓時間、檢測時間、泄漏率上限等參數；

4、啟動希立儀器氣密性檢測儀，上模下壓，產品處于密封模具之中，儀器對模具內產品進行充氣、穩壓、檢測操作，并計算出產品的泄漏率；

5、氣密性檢測儀將檢測出的泄漏率與標準泄漏率比較，并判斷出檢測產品是否合格，合格的產品顯示PASS亮綠燈，不合格的產品顯示FAIL亮紅燈。

希立儀器氣密性檢測儀除了能用于對汽車微波雷達進行密封檢測外，還適用于汽車線束、車燈、電機、壓鑄件、倒車攝像頭等相關零配件進行氣密性檢測。
