氣密性檢測是保證產品質量，生產安全的重要工序，它在生產過程中的作用已經得到了廣泛的認可，其應用領域也越來越廣，從以前的汽車制造業己經拓展到了現在的一般日用品行業、家用電器、食品包裝、醫療器械等?，F(xiàn)在氣密性檢測包括有氣體的泄漏檢測、可燃?xì)怏w的泄漏檢測以及氣密性檢測。前兩者多半可以通過化學傳感器的方法來進行檢測,通常是在元件或系統使用過程中進行檢測。
在元件或系統使用過程中進行檢測，如果有合適的傳感器, 其方法相對簡單。本文中介紹的氣密性檢測, 一般是在元件或系統制造過程中進行檢測，通常需要定量檢測, 而且要求快速、大量地在生產現場進行。

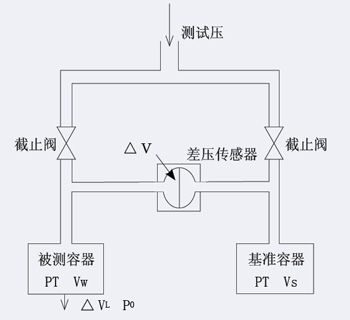

圖1差壓法原理
氣密性檢測的常用方法有氣泡法，涂抹法，化學氣體示蹤檢漏法，壓力變化法，流量法，超聲波法等等。傳統的檢測泄漏方法多采用氣泡法和涂抹法。氣泡法是將工件浸入水中，充入壓縮空氣，然后在一定時間內收集從中泄漏出來的氣泡以測出泄漏量。涂抹法是在內部充有一定氣壓的工件表面涂抹肥皂水一類的易產生氣泡的液體，觀察產生氣泡的情況以檢測泄漏量的大小。這兩種方法操作簡單，能直接觀察到泄漏的部位和泄漏情況，但由于事先不知道工件泄漏的部位和幾處泄漏，難以收集全氣泡，影響測量的準確性；其次，對于體積大、笨重、外表面復雜的零件，氣泡附著于零件底部和褶皺處而不易觀察；測試完后需要對工件進行清掃干燥處理，無法實現自動、定量測漏。因此這兩種方法在滿足高精度、高效率的生產需求方面顯得力不從心。
氣密性檢測技術國內外現狀
為了提高檢測精度和效率，實現檢測自動化，目前比較流行的氣密性檢測方法是差壓法，基本原理如圖1所示。被測容器如果有泄漏，必然造成容器內氣體質量的流失，使容器內原有的氣壓減低，通過測量容器內氣體壓力降可以推導出實際容器泄漏的氣體量，以達到檢測氣體泄漏量的目的。
泄漏流量與差壓的關系可以用下式表示：
公式
上式中，PT為測試壓，P0為外界壓力（大氣壓），VW為被測容器容積，VS為基準容器容積，V為由于差壓的產生造成的差壓傳感器內容積的變化，ΔVL為排到大氣中的泄漏量，ΔP為差壓，QL為氣體泄漏流量，t為產生差壓△P相對應的測試時間。其中PT P0均為絕對壓力。
基于上述基本原理，國外眾多廠家都開發出了氣密性檢測儀，比較著名的有法國ATEQ公司，美國的USON公司，日本的COSMOS公司等。ATEQ 公司為世界制造氣密性測試儀器的先驅，涉及汽車、醫藥、家電、壓鑄、包裝、閥門、煤氣、電子、建筑、航空等領域。USON公司也生產很多種類型的測漏儀，它的4000系列提供了多種檢測模式，同時考慮到了測漏性能、泄漏量、以及針對實際應用中不同被測物的容積及泄漏量大小提供了相應的產品。COSMOS 主要生產針對特殊化學氣體的泄漏檢測設備。

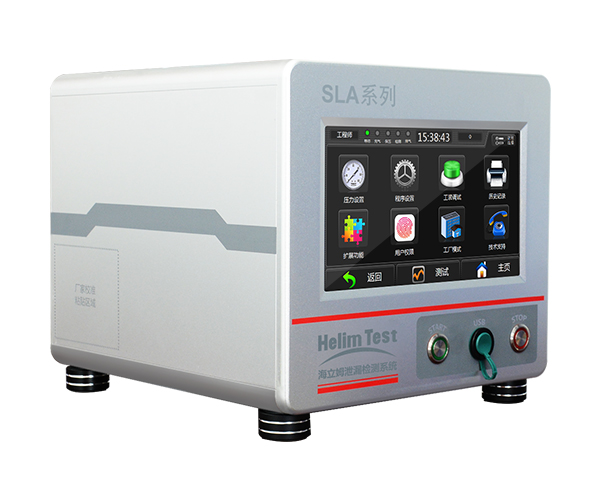

近年來，國內一些科研機構和廠家也對氣密性檢測儀進行了開發研制，其中，希立儀器的直壓式、差壓式、正負壓一體式、流量式等各種型式氣密性檢測儀，檢測精度高達萬分之二（檢測精度和測試條件有關）。高精度，高效率，低成本是該系列產品的最大競爭優勢，此外儀器界面友好，操作簡單，而且還配備各種通訊接口，具有強大的擴展功能。廣泛應用于各種閥、泵、汽車零部件、管路、發動機、消聲器、醫療器械、消費電子、新能源電池等的氣密性檢測。
氣密性檢測效率改善方法
基于差壓測量的氣密性檢測技術雖然和傳統的檢測方法相比，提高了檢測效率和自動化程度，但是在有些場合仍然不能滿足生產效率的要求，尤其當被測工件的內容積較大時，為了保證一定的檢測精度，必須保證足夠的充氣時間和平衡時間。因?yàn)?，在充氣過程中，氣體的溫度會發生變化，如果充氣時間和平衡時間不足夠長，溫度變化不能穩定下來，進入檢測過程時，溫度變化會引起差壓的變化，使檢測精度下降。此時，檢測精度和檢測效率就成為了矛盾的關系。為了提高泄漏檢測效率，國內外一些研究機構分別提出了一些理論和方法，如快速充氣法、溫度補償方法、加裝填充物減少被測工件內容積等方法。這些檢測效率改進措施在實際應用中得到了驗證和發展。
上述氣密性檢測技術雖然能夠檢測工件泄漏與否，但不能確定泄漏的具體位置。在某些場合，當工件檢測不合格時，需要將工件放入水槽中，通過水檢的方式確定漏點位置。為了提高檢測效率，新的檢漏機常將氣密性檢測（干式檢漏）與水檢功能復合在一臺設備中。被測工件進入檢漏機后，首先進行干式檢漏，如果工件合格，則將工件送出。如果工件不合格則自動將工件沉入檢漏機下方的水槽中，進行水檢以確定漏點位置，這樣進一步提高了氣密性檢測的自動化程度和檢測效率。
此外，即采用紅外攝像儀結合圖像處理技術進行泄漏位置的檢測，其基本原理是向工件中充入比環境溫度略低的氣體，采用紅外攝像儀拍攝工件外表面的溫度場圖像，如果工件有泄漏，則在溫度場圖像中有奇異點，通過圖像處理技術把該溫度奇異點提取出來即可確定泄漏位置。該方法和采用水檢確定漏點位置的方法相比，由于不需要對工件進行后續的干燥清潔處理，可大大提高檢測效率。目前該研究尚處于實驗室階段，預計在不遠的將來即可應用于生產實際。
隨著計算機、電子、傳感技術的飛速發展，泄漏檢測技術的發展將迎來新的發展契機。未來的氣密性檢測技術將向高精度、高效率、智能化的方向進一步發展。
