手表中框氣密性檢測，當今社會科技電子產品引領著市場潮流，其中智能穿戴產品也成為年輕人喜歡的電子產品之一，其中智能手表除了時間的功能外還擁有許多新功能，成為最受年輕人追捧的產品。智能電子手表應用場景非常廣泛，除了辦公室還有戶外跑步或游泳時。所以這就必須對它的密封性或防水性有非常高的要求了，現在大部分智能電子手表基本上都達到了IP68防水等級。那么廠家是如何對智能手表進行氣密性檢測的呢？今天希立儀器和大家分享的就是智能手表中框氣密性檢測案例。

為什么我們今天的案例是手表中框氣密性檢測？

因?yàn)槭直硗鈿せ窘Y(jié)構分為上表蓋、中框和下表蓋，其它電子元件都被密封在手表外殼內。其中需要做氣密性檢測的除了中框外還有上表蓋和下表蓋，因?yàn)樯舷卤砩w為整體結構容易檢測，而中框會有很多按鍵孔，所以是最難檢測的。

一、3ATN、5ATN、8ATN智能手表中框氣密性檢測難點分析

1. 本次我們要進行檢測的手表中框?yàn)樗芰喜牧?，外殼整體做工較為精細，中框四周有許多不規則的按鍵預留孔；

2. 由于外殼整體的精密程度較高，在檢測時無法使用直接往外殼內部輸入氣體的方法，需要使用模具作為輔助進行測試；

二、3ATN、5ATN、8ATN智能手表中框氣密性檢測過程如下：

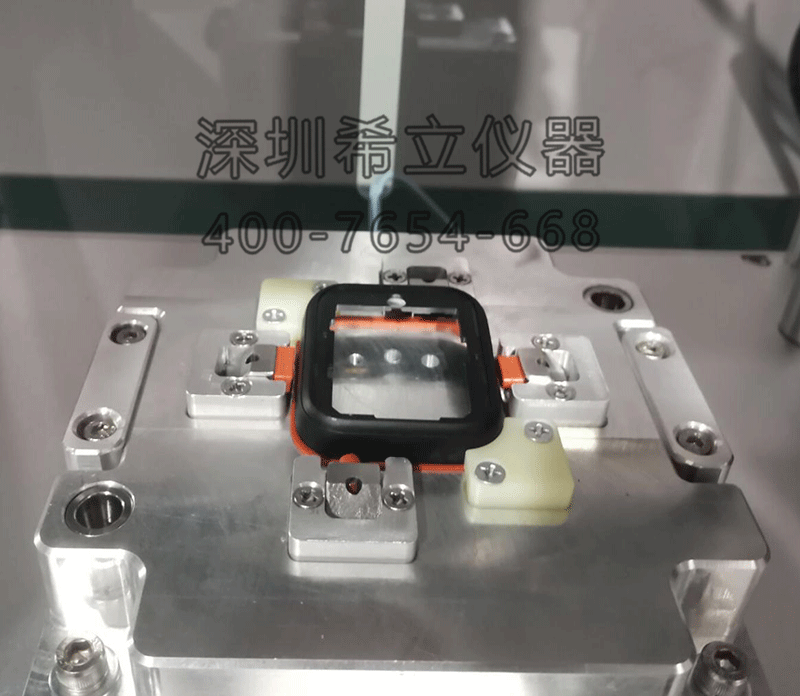

1. 針對智能手表中框的特殊外形，希立儀器專門定制了工裝模具，此次的模具需要非常精細，而且要求非常高，因?yàn)槭直碇锌蛩闹艿男】字灰幸粋€(gè)沒有密封好，就會影響整個測試。模具制作好后，在開始檢測時只要將其放入模具中，模具內部的凹槽是根據智能手表的體積進行定制的，放進去時卡得剛剛好，這樣在檢測中，模具上下會進行閉合，形成一個密閉的空間；

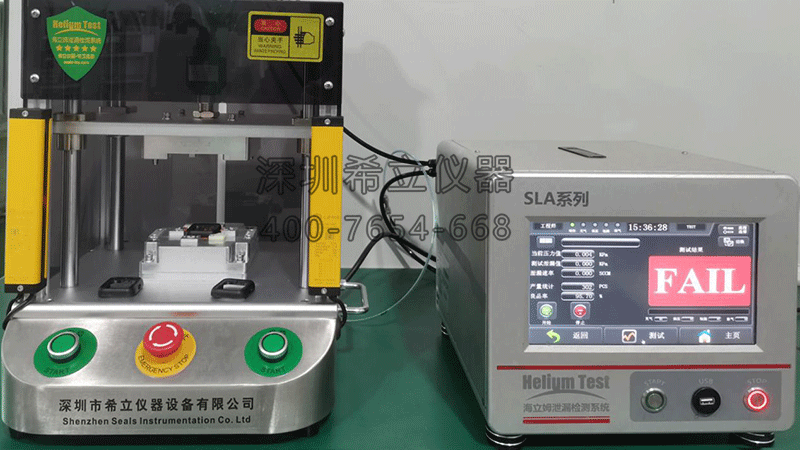

2. 模具制作好后，需要選擇一款精度高、穩定性強的氣密性檢測儀，我們此次選擇的是希立儀器SLA直壓氣密性檢測儀；當儀器啟動的時候儀器會通過上方器具往密閉的模具中充氣，同時儀器氣壓會慢慢往上升，當氣壓充入到設定值的時候，模具內部將處于一個恒定的狀態，這時候感應線管會判定流量值來檢測出抽風管流量大小是否符合標準。

3. 如果智能手表中框的氣密性不好，出現漏氣的現象，這時儀器中泄漏值顯示數據也越來越大，同時壓力值下降。這時候就能夠判定智能手表中框是否漏氣，儀器測試結果也會顯示出FAIL，意味氣密檢測不通過。如果測試的智能手表中框不漏氣，充氣后工裝模具里面的氣體就會處于恒定的狀態，儀器上面所顯示的壓力值與泄漏值也是穩定的，儀器測試結果則顯示PASS字樣，表示氣密性檢測通過。
