線束氣密性檢測，微型電子線束是汽車線束重要的組成部分，它的線芯一般是由幾條乃至幾十條軟銅線組成，外殼則是由塑料絕緣管制成，內部線芯非常柔軟，不易折斷。這種線束在使用中對它的氣密性要求非常高，如果它的氣密性不好，容易在使用過程中出現漏電而導致汽車故障的發生。為保障安全，生產者在生產組裝的過程中會針對汽車線束進行氣密性檢測，但由于汽車線束的類型多樣，對其檢測的方法也不同。本次希立儀器將分享一個汽車微型電子線束氣密性檢測案例。

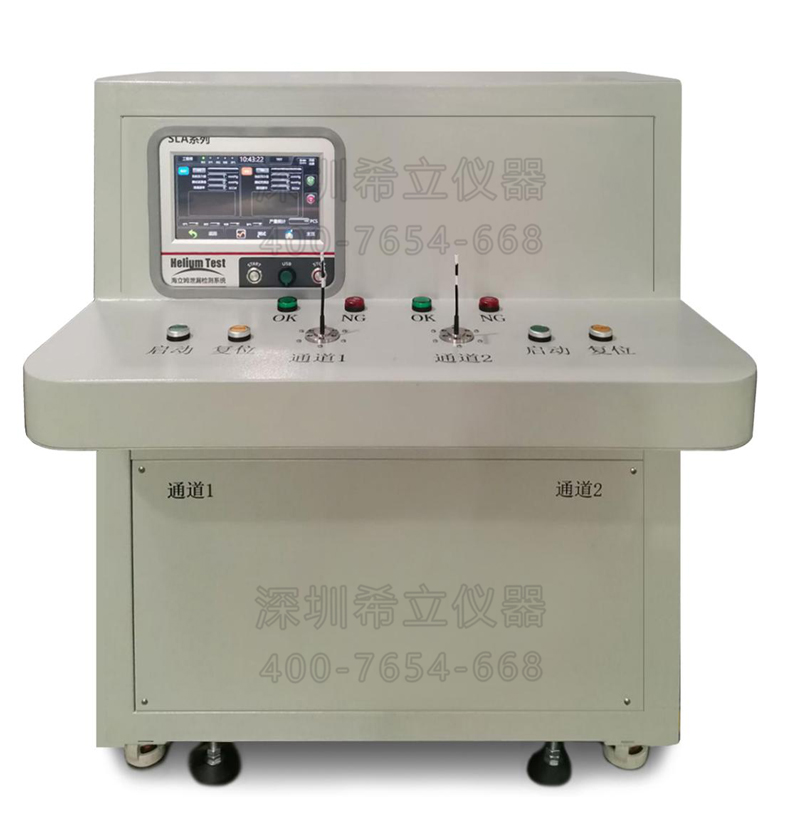

汽車微型電子線束與中大型線束氣密性檢測方法相比，難度更大一些，因?yàn)榫€束太小不好做夾具工裝來對其進行氣密性檢測，所以希立儀器針對汽車微型電子線束的特點研發了新型微型電子線束氣密性檢測儀器：

線束氣密性檢測難點

1、由于微型電子線束太小，因此希立儀器根據其特點研發制造了插入式模具工裝，所謂插入式模具工裝就是將線束的尾部堵住然后將頭直接插入模具工裝之中就可進行檢測了，而且工裝為四通道模式，同時可以檢測四個產品，這樣大大提高了檢測效率；

2、模具工裝和線束氣密性檢測儀器機柜組裝好后，先在希立儀器氣密性檢測儀上設置好檢測參數和程序，然后將產品插入模具工裝之中；

3、準備工作做好后，雙手按下綠色的啟動按鈕，儀器自動進行充氣、穩壓、測試工作。如果線束是不密封的，出現漏氣的現象，這時儀器中泄漏值顯示數據會越來越大，同時壓力值會快速下降。這時候就能夠判定汽車線束是否漏氣，儀器測試結果也會顯示出FAIL，意味氣密檢測不通過。如果測試的汽車線束不漏氣，充氣后工裝模具里面的氣體就會處于恒定的狀態，儀器上面所顯示的壓力值與泄漏值也是穩定的，儀器測試結果則顯示PASS字樣，表示線束氣密性檢測通過。

本文源于深圳市希立儀器設備有限公司（suvdog.com），希立儀器主營直壓\差壓\流量型氣密性檢測儀、防水測試設備，系統性為客戶解決氣密性檢測設備、IP防水檢測儀，氣密性檢漏問題，具有自主知識產權和持續創新能力,售后服務保障能力的高科技公司。
