瞄準鏡氣密性檢測應用案例,直壓氣密性測試設備的使用

文章來源:希立儀器 發表時間:


瞄準鏡氣密性檢測應用案例,瞄準鏡多運用于軍用裝備以及工業設備上,對它的精準度、安全性以及密封性的要求高,瞄準鏡的密封性不好就會導致儀器進入水汽,從而影響到儀器在使用時的準確度,因此人們?cè)谑褂脮r(shí)往往會對其進行氣密性檢測,但是常規的密封檢測方式無法很好的判斷瞄準鏡的密封性程度,這也是它的檢測難點之一。

瞄準鏡氣密性檢測


希立對瞄準鏡氣密性檢測有很深入的研究,這次我們將分享一個在線瞄準鏡氣密性測試案例,以供大家參考。


一、瞄準鏡的外形展示及瞄準鏡氣密性檢測難點

這款瞄準鏡整體用黑色的防水性材料包裹內部器件,整體的形狀呈兩頭大中間小的不規則圓柱型,瞄準鏡的兩邊連接處明顯但密封度高,中間有一凸起的接頭,瞄準鏡因沒有直接充氣孔,無法直接進行充氣檢測;

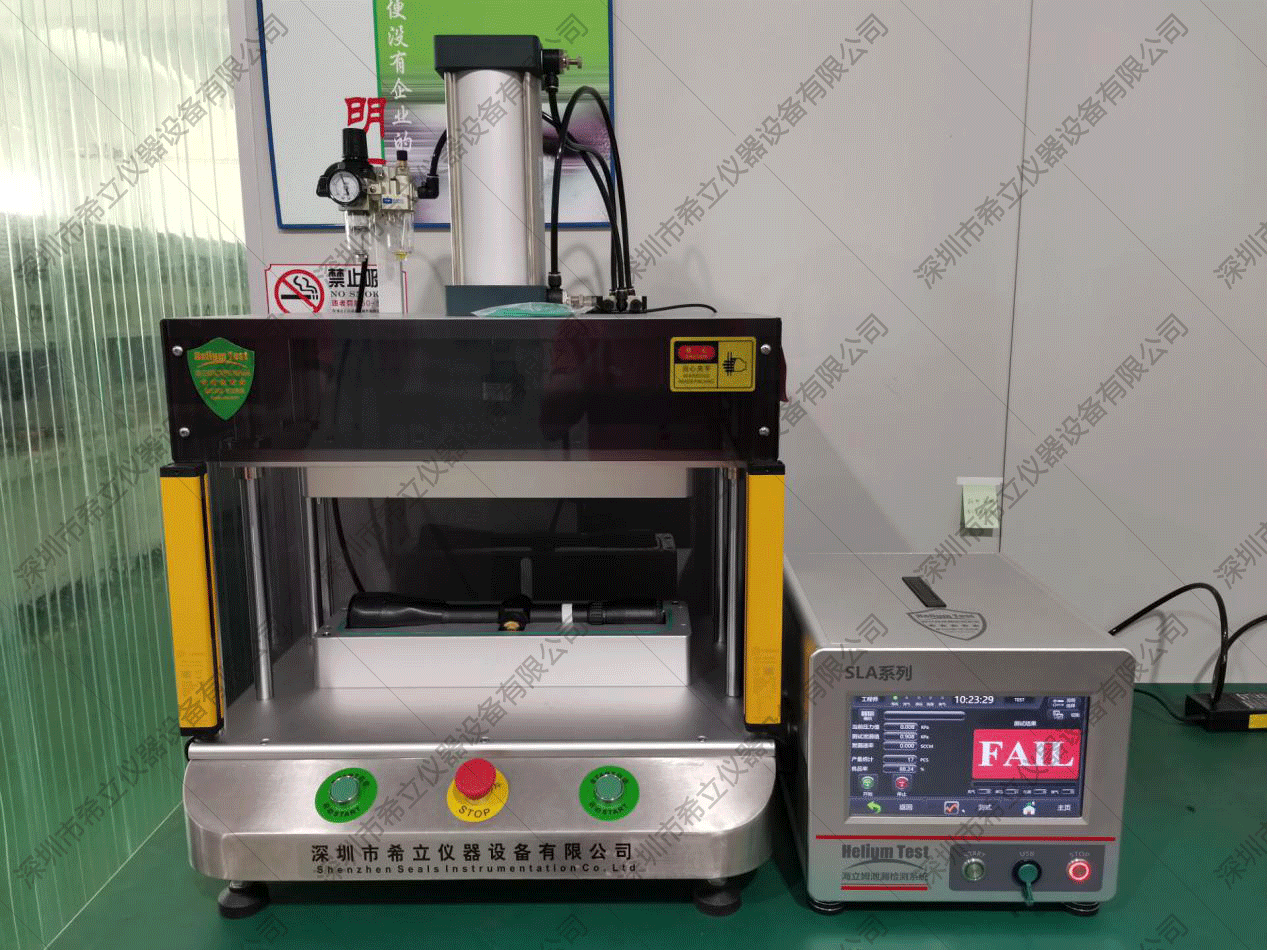

瞄準鏡氣密性檢測設備


二、瞄準鏡氣密性檢測難點突破

1. 因?yàn)槊闇?zhǔn)鏡無法直接充氣檢測,所以我們必須通過定制工裝模具的方式進行間接檢測,專門的工裝模具將瞄準鏡密封,再用連接檢測儀的導管往密封模具內部充入氣體;


2. 檢測時,設定好儀器檢測參數和程序,本次測試我們選用的是希立儀器SLA直壓氣密性檢測儀,通過連接后,在檢測瞄準鏡的時候,儀器顯示屏?xí)ㄟ^(guò)密封模具內的泄漏率進行判斷瞄準鏡的密封程度。


三、瞄準鏡氣密性檢測過程展示

我們將瞄準鏡放入工裝模具中,導管與我們的儀器連接,儀器內部有一個閥島、儲氣罐等部件及我們?cè)O(shè)定好的程序,通過連接后,在檢測瞄準鏡的時候,按下啟動鍵。

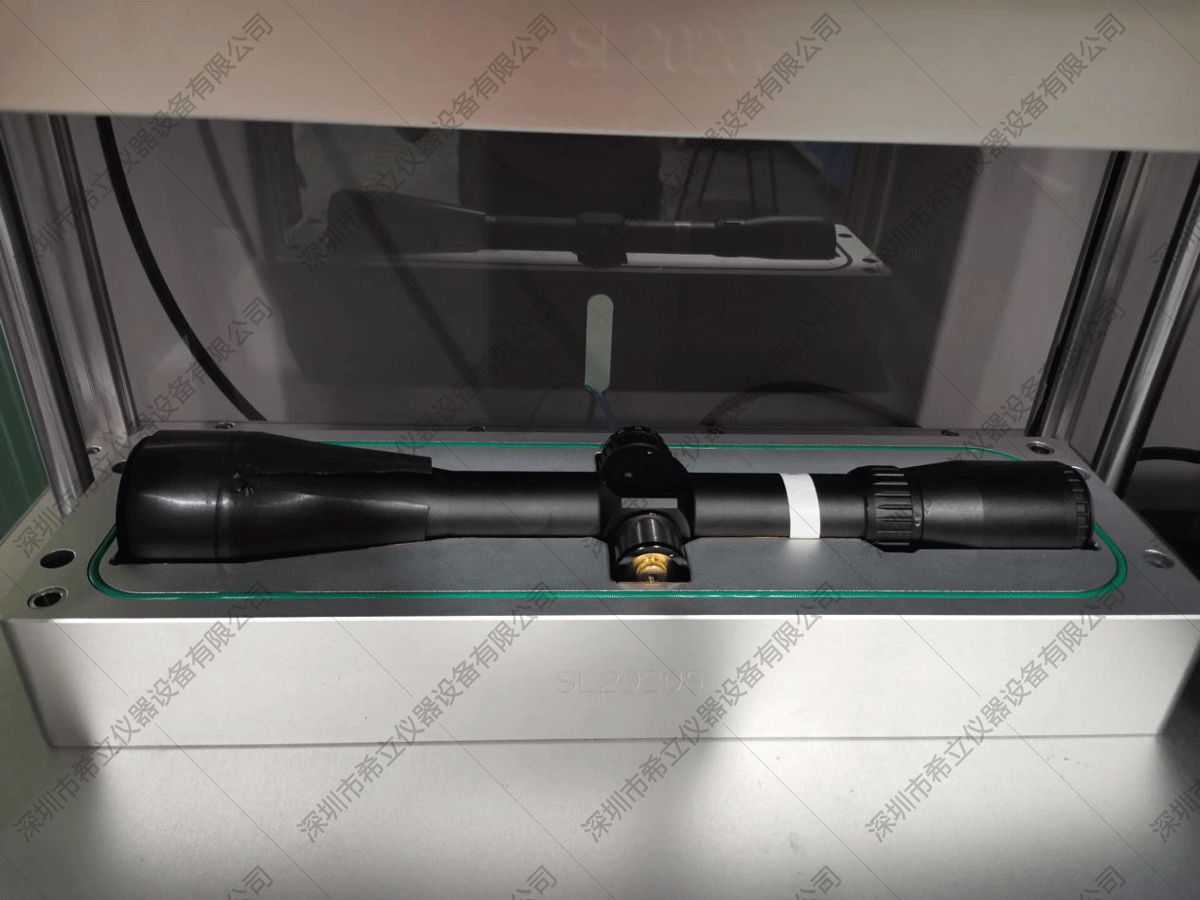

瞄準鏡氣密性檢測輔助工裝如下:


瞄準鏡氣密性檢測工裝


檢測時,儀器會往密封模具內部充氣。如果瞄準鏡是不密封的,出現漏氣的現象,這時儀器中泄漏值顯示數據也越來越大,同時壓力值下降。這時候就能夠判定瞄準鏡是否漏氣,氣密性檢漏儀器測試結果也會顯示出FAIL,意味氣密檢測不通過。如果測試的瞄準鏡不漏氣,充氣后工裝模具里面的氣體就會處于恒定的狀態,儀器上面所顯示的壓力值與泄漏值也是穩定的,儀器測試結果則顯示PASS字樣,表示瞄準鏡氣密性檢測通過。
