快速汽車線束氣密性測試儀，解決汽車線束氣密性測試需求方案。汽車電路主要由各種不同型號的線束組成，汽車線束與普通家用的線束不一樣，它的線芯一般是由幾條乃至幾十條軟銅線組成，外殼則是由塑料絕緣管制成，內部線芯非常柔軟，不易折斷。這種線束在使用中對它的氣密性要求非常高，如果它的氣密性不好，容易在使用過程中出現漏電而導致汽車故障的發生。為保障安全，生產者在生產組裝的過程中會針對汽車線束進行氣密性檢測，但由于汽車線束的類型多樣，對其檢測的方法也不同。

一、汽車線束氣密性測試儀檢測難點分析：

（1）汽車線束主要是由銅質插接件（插頭、插座）和塑料護套、電線組成，插接件與電線壓接后安裝在塑料護套內，電線以線束捆扎、膠帶包裹構成；

（2）這次客戶提供的汽車線束有兩頭插接件組，線材短且細，兩頭對接組由塑料護套裹成的線材連接而成；

（3）由于汽車線束的長度以及雙接頭的造型，在檢測時無法很好的將其進行固定，且線束柔軟度高、易折合，不好對整體進行直接檢測；

（4）生產商為了實現它的密封性，在接頭處采用了密封圈和整體進行膠灌，以隔絕外部物質的入侵，泄漏值小，難以監控數據。

二、汽車線束氣密性檢測難點突破及檢測過程展示：

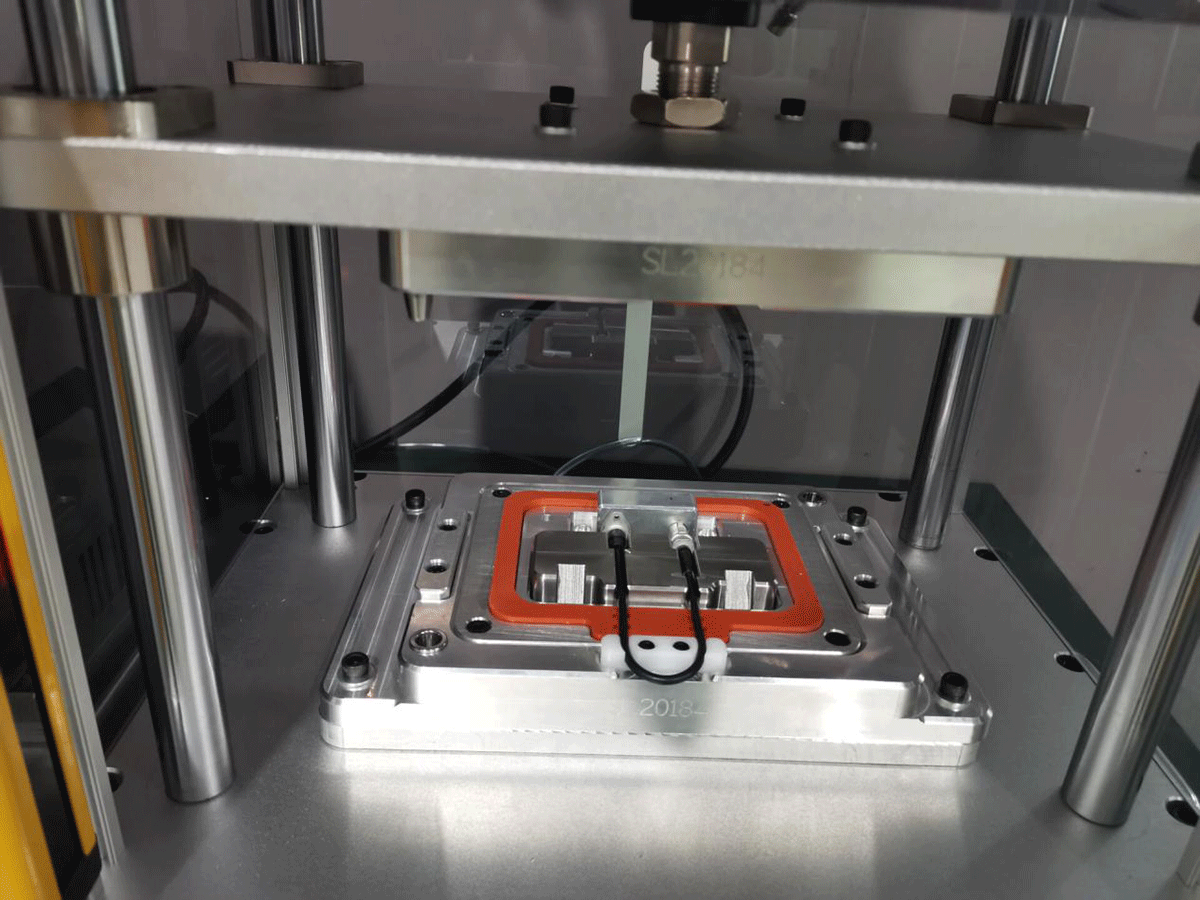

（1）由于線束的兩個對接頭與中空的塑膠線材連接，因此希立儀器根據汽車線束的狀況定制一個模具工裝，它可以將線束的兩邊連接頭卡入模具中，且為了更好的固定線材后兩端連接器而專門做了一個凹槽，使模具上下在進行閉合時能更好的密封起來。

（2）將線束兩頭放入到工裝模具中，與我們的線束氣密性檢測儀器連接，儀器內部有一個閥島、儲氣罐等部件及我們設定好的程序，通過連接后，在檢測線材的時候，按下啟動鍵。此時，上下模具開始閉合，往汽車線束內部充入不含雜質的干凈氣體，儀器顯示屏?xí)ㄟ^內部的氣體飽和度進行判斷密封程度。

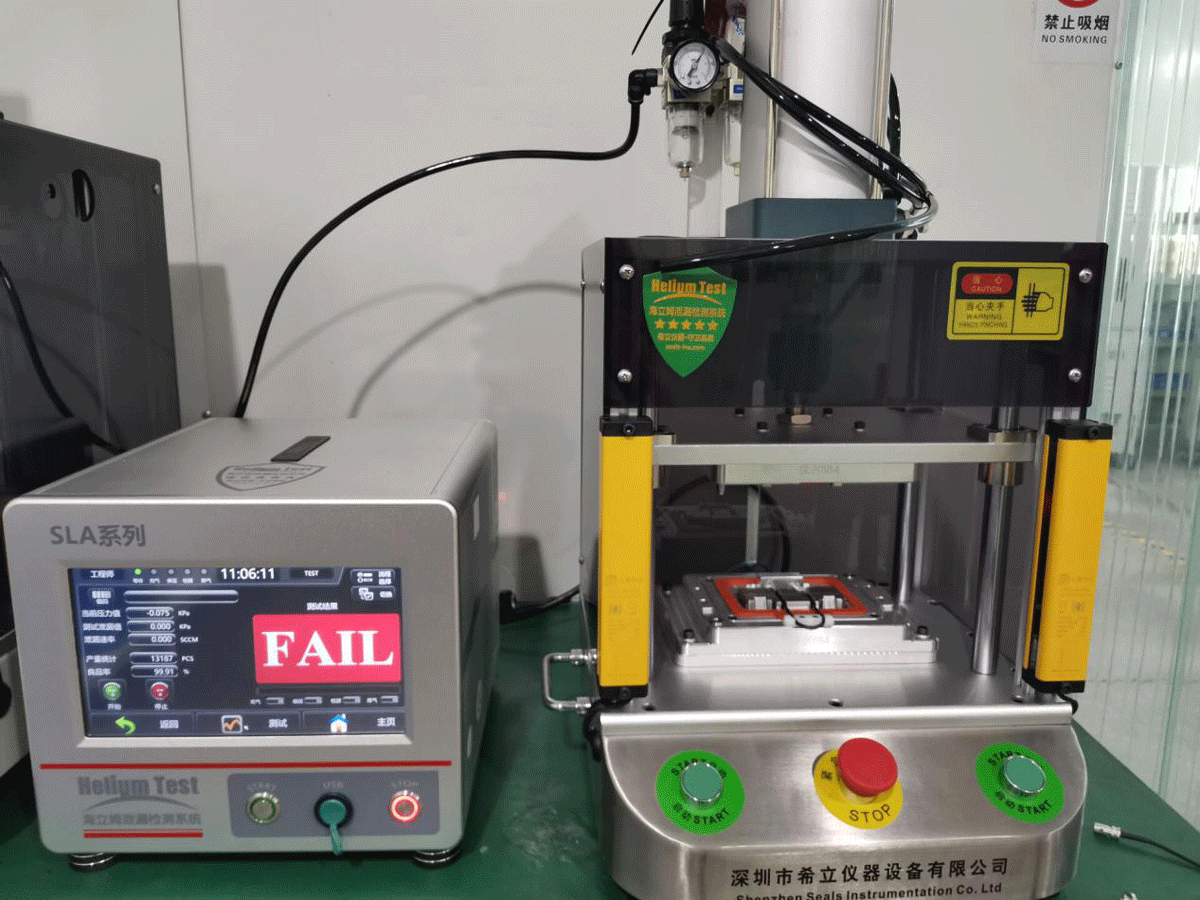

（3）如果汽車線束是不密封的，出現漏氣的現象，這時儀器中泄漏值顯示數據會越來越大，同時壓力值會快速下降。這時候就能夠判定汽車線束是否漏氣，儀器測試結果也會顯示出FAIL，意味氣密檢測不通過。如果測試的汽車線束不漏氣，充氣后工裝模具里面的氣體就會處于恒定的狀態，儀器上面所顯示的壓力值與泄漏值也是穩定的，儀器測試結果則顯示PASS字樣，表示氣密性檢測通過。
