攝像頭鏡頭氣密性檢測方案,攝像頭又稱為電腦相機、電腦眼、電子眼等,是一種視頻輸入設備,被廣泛的運用于視頻會議,遠程醫療,智能手機及實時監控等方面。普通的人也可以彼此通過攝像頭在網絡進行有影像、有聲音的交談和溝通。另外,人們還可以將其用于當前各種流行的數碼影像,影音處理等。一般的攝像頭都具備防水功能,攝像頭鏡頭作為攝像頭最重要的一部分,攝像頭鏡頭氣密性相當重要。
那么攝像頭鏡頭氣密性檢測是如何進行密封性呢
接下來,做為氣密性檢測專家的希立儀器就給大家分享一個關于攝像頭鏡頭氣密性檢測的案例,希望能幫助到大家。

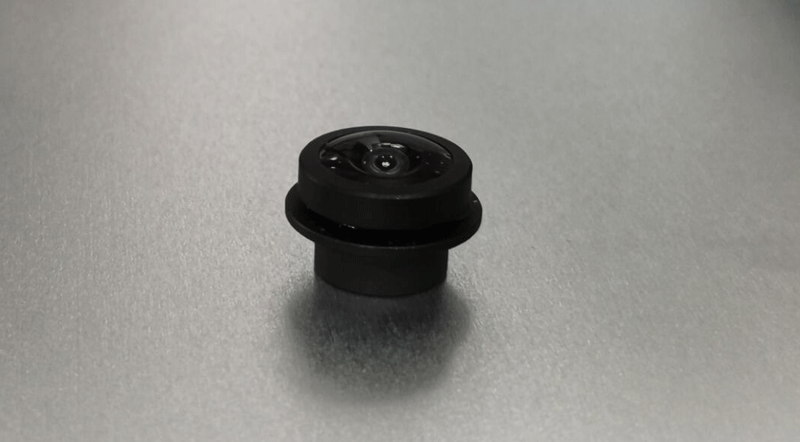

1. 攝像頭鏡頭整體呈圓柱體,體積小巧,整體呈不規則的形狀,表面使用黑色的防水性殼料進行包裹,攝像頭鏡頭表面光滑,前端是使用圓形的鏡面做成的鏡頭,背面是連接攝像頭的旋扣;
2.攝像頭鏡頭表面的密封程度較高,這樣的外形無法使用直接往內部充入氣體的檢測方法,容易因無法固定而出現檢測結果出現偏差的情況。
攝像頭鏡頭氣密性檢測具體步驟如下:
1. 根據希立儀器的檢測方案,我們采用的是氣密性間接檢測的方法,所以在檢測前必須根據攝像頭鏡頭的形狀定制一個專用模具工裝,根據鏡頭的外形、直徑、大小、需檢測的地方來進行卡位;

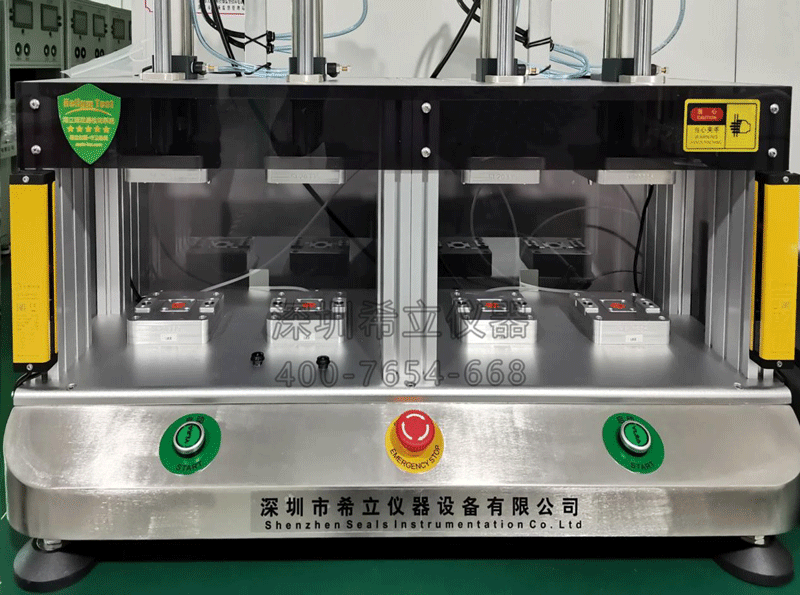

2. 本次進行檢測的是四工位一體的攝像頭鏡頭氣密性檢測儀,使用四工位的氣密性檢測儀,可以實現四工位同時檢測、對檢測的精度、穩定性都沒有任何的影響,檢測時更節省時間、降低了企業的氣密性檢測成本;
3. 檢測開始,將攝像鏡頭朝上放置進模具中,下方連接的圓孔往下放置卡位,此時上下模具進行閉合形成一個密閉的空間,再與我們希立儀器SLA氣密性檢測儀連接,儀器內部有一個閥島、儲氣罐等部件及我們?cè)O(shè)定好的程序,通過連接后,在檢測線材的時候,按下啟動鍵。
4. 在檢測中,儀器會通過下方圓口往攝像頭內部充氣。如果攝像鏡頭是不密封的,出現漏氣的現象,這時儀器中泄漏值顯示數據也越來越大,同時壓力值下降。這時候就能夠判定攝像鏡頭是否漏氣,儀器測試結果會出現FAIL和紅燈提示,意味氣密檢測不通過。如果測試的攝像鏡頭不漏氣,充氣后工裝模具里面的氣體就會處于恒定的狀態,儀器上面所顯示的壓力值與泄漏值也是穩定的,儀器測試結果則顯示PASS和綠燈提示,表示氣密性檢測通過。
